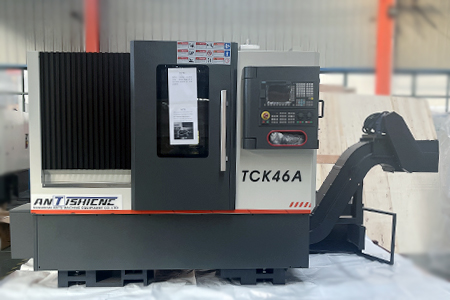

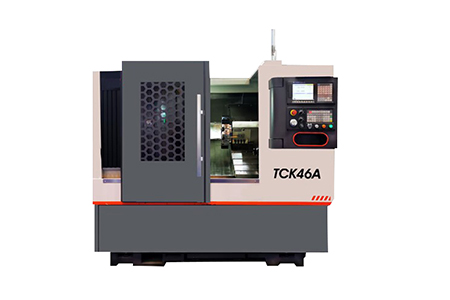

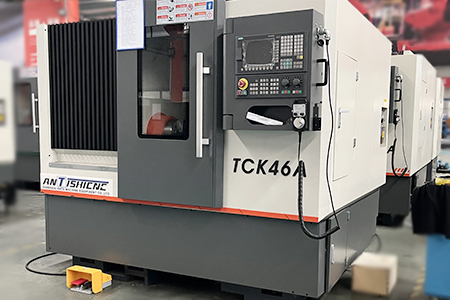

TCK46A斜床身線軌數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | 規格 | |
| 主要參數 | 床身上最大回轉直徑 | mm | Φ460 |
| 刀架上最大加工直徑 | mm | Φ260 | |
| 最大加工長度 | mm | 350 | |
| 主軸及卡盤參數 | 主軸頭形式(卡盤) | A2-5 (8寸) | |
| 主軸電機功率 | kw | 7.5 | |
| 主軸最高轉速 | rpm | 3500 | |
| 主軸孔直徑 | mm | Φ56 | |
| 棒料通徑 | mm | Φ45 | |
| 進給部分參數 | X/Z軸絲桿規格 | 3210/4010 | |
| X軸極限行程 | mm | 240 | |
| X軸電機扭矩 | N.M | 7.5 | |
| X/Z軸線軌規格 | mm | 35/35 | |
| Z軸極限行程 | mm | 400 | |
| Z軸電機扭矩 | N.M | 7.5 | |
| X、Z軸連接方式 | 直聯 | ||
| 刀塔 | 刀塔 | 臥式8工位 | |
| 尾座部分 | 套筒直徑 | mm | Φ70 |
| 套筒行程 | mm | 80 | |
| 尾座最大行程 | mm | 200 | |
| 尾座套筒錐孔 | ＃ | 莫氏5 | |
| 外形重量 | 床身形式及斜度 | 整體式/30° | |
| 長*寬*高 | mm | 2500x1700x1890 | |
| 重里(約重) | kg | 3000 | |
機床描述：?本機床是一種高速、高精度、高可靠性的斜床身機床。 床架、床身、主軸箱等主要部件均采用高強度材料鑄造，確保機床的長期穩定性。
機床采用45°整體斜床身結構，配備高精度預緊臺灣直線滾動導軌。 伺服電機通過高扭矩低慣性彈性聯軸器直接連接到絲桿。 絲桿支撐采用預拉伸結構，可消除傳動背隙，并針對機床長期運行中熱變形對精度的影響進行預補償，確保定位精度和重復定位精度； 該機床定位精度高，排屑順暢，適用于高速、高精度加工。
采用高速、高精度、高剛性的盒式主軸單元和伺服主軸電機，可實現更高的主軸轉速。 主軸單元在恒溫室內組裝。 組裝后恒溫運行72小時，然后上機連續試運行72小時，確保高速高精度性能的可靠性。

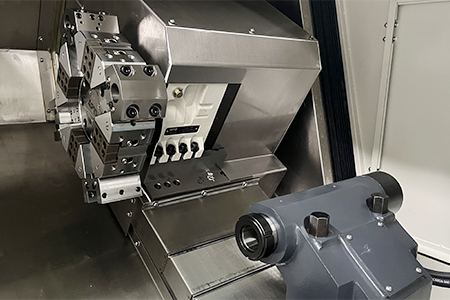

采用排列方式，換刀速度快，定位精度高。
