項目	單位	型號TCK50Ax500
床身上最大回轉直徑	mm	Φ560
橫溜板最大回轉直徑	mm	Φ260
最大加工長度	mm	500
x軸最大行程	mm	240
Y軸最大行程	mm	±40
z軸最大行程	mm	540
主軸最高轉速	rpm	3500rpm
主軸變速級數		無極變速
主軸端部代號		A2-5
主軸通孔	mm	Φ560
快移速度	m/min	X:18 Z:18
切削進給速度	mm/min	1-15000
X/Z軸重復定位精度	mm	土0.003
x/Z向電機扭矩	NM	15/10 (x向帶抱閘)
主軸電機功率.	KW	7.5/11
刀塔		帶Y軸12工位動力刀塔
刀塔刀座		BMT45 (ER20)
套筒直徑	mm	70
套筒行程	mm	80
尾座最大行程	mm	450
外形尺寸(長X寬X高)	mm	2600x1850x2000
整機重量	KG	2900

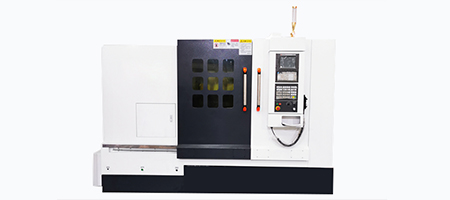

機床描述：本機床是一種高速、高精度、高可靠性的斜床身機床。床架、床身、主軸箱等主要部件均采用高強度材料鑄造，確保機床的長期穩定性。
機床采用45°整體斜床身結構，配備高精度預緊臺灣直線滾動導軌。伺服電機通過高扭矩低慣性彈性聯軸器直接連接到絲桿。絲桿支撐采用預拉伸結構，可消除傳動背隙，并針對機床長期運行中熱變形對精度的影響進行預補償，確保定位精度和重復定位精度；該機床定位精度高，排屑順暢，適用于高速、高精度加工。
采用高速、高精度、高剛性的盒式主軸單元和伺服主軸電機，可實現更高的主軸轉速。主軸單元在恒溫室內組裝。組裝后恒溫運行72小時，然后上機連續試運行72小時，確保高速高精度性能的可靠性。
采用排列方式，換刀速度快，定位精度高。
