帶桁架機械手的直線進給數控外圓磨床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項 ?目 | 單 位 | 機型：FX27P-60CNC | |
|
加工能力 |
工作臺最大旋徑 | mm | 270 |
| 兩頂針最長距離 | mm | 600 | |
| 最大研磨直徑 | mm | 270 | |
| 兩頂心間最大荷重 | Kg(b) | 60(頂心工作)/20（只有工作頭） | |
| 砂輪尺寸（直徑×寬度×孔徑） | mm | 405×38(32-50)×127 | |
| 砂輪轉速 | rpm | 1650 | |
| 砂輪最大線速度 | m/s | 35(高速砂輪可達65) | |
| 砂輪修整 | mm | 自動型 | |
| 砂輪頭 | 進給角度 | Deg | 90 |
| 進給行程 | mm | 220 | |
| X軸進給速度 | m/min | 6 | |
| X軸最小進給量 | mm | 0.001 | |
| 頭架 | 主軸轉速 | rpm | 50-500 |
| 主軸形式 | 同動或定心 | ||
| 頂針規格 | MT-5 | ||
| 尾座 | 自動伸縮距離 | mm | 40 |
| 頂針規格 | MT-4 | ||
| 工作臺 | Z軸快速移動速度 | m/min | 8 |
| Z軸最小進給量 | mm | 0.001 | |
| 最大移動行程 | mm | 640 | |
| 旋轉角度 | Deg | +7/-3 | |
| 馬達 | 砂輪主軸馬達 | KW | 3.75 |
| X軸進給馬達（伺服） | KW | 1.5 | |
| Z軸進給馬達（伺服） | KW | 1.5 | |
| 頭架主軸馬達 | KW | 0.75 | |
| 冷卻水泵馬達 | KW | 0.75 | |
| 潤滑油馬達 | KW | 0.25*2 | |
| 尾座油泵馬達 | KW | 0.75 | |
| 其他 | 機器凈重 | Kg | 3300 |
| 機器毛重 | Kg | 3500 | |
| 包裝尺寸（長*寬*高） | mm | 2700*2000*2000 | |
產品信息

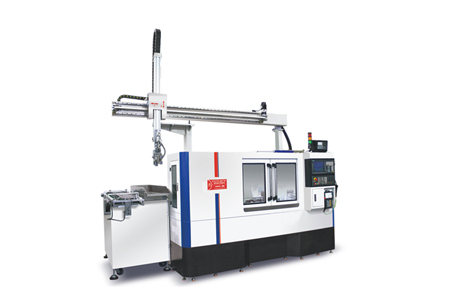

FX27P-60CNC高精度直線進給外圓磨床為全罩式，帶桁架機械手。它自動回收和卸載材料。

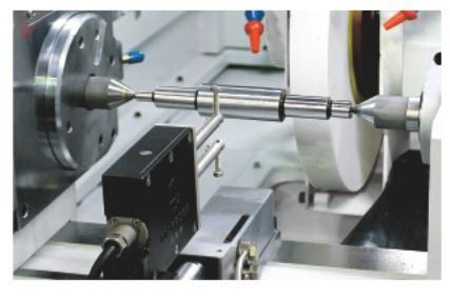

磨床配備主動測量裝置，實現磨削過程全閉環控制。
特點：
●本設備是集外圓磨床和機器人于一體的全自動數控加工形式。可在研磨過程中自動上下料，實現一人多機管理模式，最大限度降低人工成本，實現工業化生產線的建立。
●西門子系統控制整機運行，包括在線測量、異常報警。機器人系統能適應不同形狀工件的加工，能有效控制工件的精度和一致性。

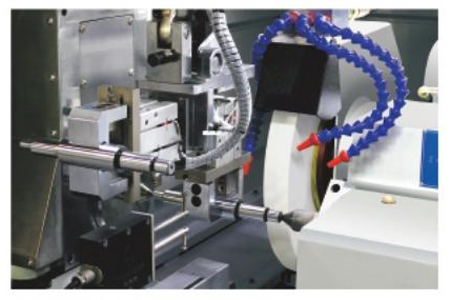

● 90度回轉機械手，將繁瑣的上下料、多余動作減到最少，并全程監控工件，防止產品撞機，確保操作者的安全。
●研磨系統整體結構緊湊，最大限度地利用廠房空間，綜合性價比優異。
可選設備
1.內孔磨削裝置
2.外徑自動測量?jī)x
3.端面自動測量?jī)x
4.磁鐵+紙帶過濾裝置
5.全罩式鈑金
6.輥砂修復裝置
