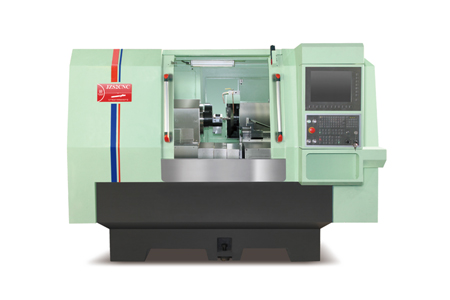

J2空調冰箱壓縮機曲軸磨床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 序號 | 項 目 | 參數 |
| 1 | 主軸相對底座底面中心高 | 435mm |
| 2 | 最大研磨工件長度 | 300mm |
| X軸部分 | ||
| 3 | 砂輪主軸類型 | 動靜壓液體懸浮電主軸 |
| 4 | 砂輪主軸冷卻類型 | 油冷 |
| 5 | 砂輪主軸最高轉速 | 3500rpm |
| 6 | 砂輪主軸前端面錐面徑向跳動 | 1μm |
| 7 | 砂輪主軸軸向竄動 | 1μm |
| 8 | 砂輪主軸軸芯軸向剛度 | ≥150 N/μm |
| 9 | 砂輪主軸軸芯徑向剛度 | ≥200 N/μm |
| 10 | 偏心軸砂輪尺寸（外徑×寬×內徑） | 400*55.5*180 |
| 11 | 止推面砂輪尺寸（外徑×寬×內徑） | 250*37*160 |
| 12 | X軸最大行程 | 430mm |
| 13 | X軸直線電機最大推力 | 4620N |
| 14 | X軸直線電機加速度 | ≤0.2G |
| 15 | X軸直線電機冷卻方式 | 油冷 |
| 16 | X軸導向滑動機構 | TSK/PMI高品質線軌 |
| 17 | X軸光柵尺最小分辨率 | 0.1μm |
| 18 | X軸進給定位精度 | 1.5μm |
| 19 | X軸進給重復定位精度 | 1.5μm |
| Z軸部分 | ||
| 20 | Z軸主軸類型 | 超精密電主軸內置編碼器 |
| 21 | Z軸主軸冷卻方式 | 油冷 |
| 22 | Z軸主軸最高轉速 | 4500rpm |
| 23 | Z軸主軸編碼類型 | 雷尼紹編碼器RESA30USA115B RA26BAA115B30A |
| 24 | Z軸平衡等級 | G1級 |
| 25 | Z軸鼻端端面錐面跳動 | 0.001mm |
| 26 | Z軸主軸前端錐面跳動 | 1μm |
| 27 | Z軸主軸前端端面跳動 | 1μm |
| 28 | Z軸主軸后端外圓跳動 | 0.005mm |
| 29 | Z軸主軸后端端面跳動 | 0.002mm |
| 30 | Z軸最大行程 | 380mm |
| 31 | Z軸伺服電機功率 | 1.8KW |
| 32 | Z軸伺服電機最高轉速 | 3000rpm |
| 33 | Z軸最大進給速度 | 15m/min |
| 34 | Z軸進給定位精度 | 2μm |
| 35 | Z軸進給重復定位精度 | 2μm |
| 36 | 修砂主軸額定轉速 | 8000rpm |
| 37 | 修砂主軸冷卻方式 | 水冷 |
| 38 | 修砂主軸功率 | 1.2Kw |
| 39 | 手輪最小進給量 | 0.001mm |
| 機床電氣 | ||
| 40 | 標準3相電源 | 380V 3ph 50-60Hz |
| 41 | 控制回路電壓 | 110vAC/24vDC. |
| 42 | 輸入電壓偏差范圍 | ﹢/-10％ |
| 43 | 滿負載功率消耗（主機） | 45KW |
| 44 | 氣動供應 | |
| 45 | 輸入氣壓 | 5.5bar |
| 46 | 要求流量 | l/min |
| 47 | 氣源標準 | 8573-1：2001 |
| 48 | 環境參數 | |
| 49 | 標準機床噪音 | ＜75dB（A） |
| 50 | 環境溫度 | 0-40℃ |
| 51 | 環境濕度 | ≤75％ |
| 52 | 其他 | |
| 53 | 數控系統及顯示屏 | 錸鈉克系統 10.4寸液晶屏 |
| 54 | 油冷卻機凈重 | 67Kg |
| 55 | 機床占地尺寸（長×寬×高） | 2635*1855*1760 |
| 56 | 機床及附件占地尺寸（長×寬×高） | 3000*1920*1760（視擺放而定） |
| 57 | 凈重 | 6000KG |
產品特點：
1.J2系列高精度隨動磨床無論從設計理念還是制造技術上都是當今磨床產品中的佼佼者。
2. 穩定可靠——超強剛性結構 卓越的精度性能
機床經過最嚴酷的環境和條件考驗，具有突出的精度保持性，適用于從單件到大批量生產的要求。
3.性能突出——加工異形件性能卓越
高精度、高剛性、高效率是該磨床的基本特點，實現了性能與效率的完美結合。
由于機床優異的性能和出色的柔性設計，可廣泛應用于航空、醫療、液壓、模具、高端汽車制造、機器人減速器核心部件、空調核心部件等各行業和冰箱壓縮機。
4.Easy to operation-易于使用的操作系統
LYNUC MOTION開發的最新一代人性化圖形化編程軟件，設置簡單快捷，用戶界面直觀。它不需要操作員輸入復雜的代碼和子程序。操作簡單易學，使編程和設置更加快捷。用戶體驗和操作體驗都非常出色。
標準設備
1.標準磨削液供給系統
2.外圓砂輪1個
3.止推面砂輪1個
4.滾輪修砂裝置
5.標準修磨循環
6.主軸油冷系統
7.標準手動工具箱
8.直線電機和主軸箱水冷系統
9. 首次添加潤滑油
10. 操作編程維護手冊 1 套
可選設備：
1. 桁架機械手
2. 自動上下料機構
3. 偏心圓機外對中裝置
4. 工件夾緊定制夾具
5. 磁鐵+紙帶一體化過濾裝置
6. 油霧收集器
