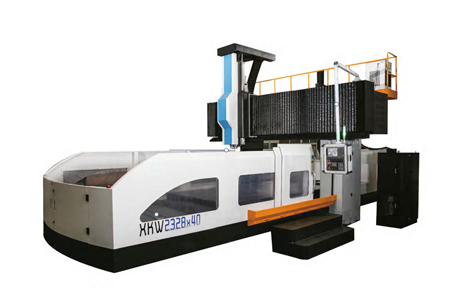

XKW23系列龍門加工中心
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 型號參數 | XKW2316x20 | XKW2316x30 | XKW2316x40 | XKW2322x30 | XKW2322x40 |
| XKW2322Fx30 | XKW2322Fx40 | ||||
| 加工范圍 | |||||
| 龍門有效寬度 | 1600 | 1600 | 1600 | 2200 | 2200 |
| X軸行程（毫米） | 2000 | 3000 | 4200 | 3000 | 4000 |
| Y軸行程（毫米） | 1900 | 1900 | 1900 | 2400 | 2400 |
| Z軸行程（毫米） | 800 | 800 | 800 | 1000 | 1000 |
| 主軸端面至工作臺面 (mm) | 250~1050 | 250~1050 | 250~1050 | 250~1250 | 250~1250 |
| 工作臺 | |||||
| 工作臺尺寸 (WxL) (mm) | 1300×2000 | 1300×3000 | 1300×4000 | 1800×3000 | 1800×4000 |
| 工作臺承重 (t) | 4個 | 5個 | 6個 | 6個 | 10 |
| 工作臺 T 型槽（數目-尺寸 x 間距） | 7-22×170 | 7-22×170 | 7-22×170 | 9-22×180 | 9-22×180 |
| 主軸 | |||||
| 滑枕形式/截面尺寸 (mm) | T型導軌 | T型導軌 | T型導軌 | T型導軌 | T型導軌 |
| 方滑枕400×400 | 方滑枕400×400 | ||||
| 最高主軸轉速 | 6000 | 6000 | 6000 | 6000/4000 | 6000/4000 |
| 主軸功率 | 15/18.5 | 15/18.5 | 15/18.5 | 22/26 | 22/26 |
| 主軸傳動形式 | |||||
| 主軸錐孔 | BT5O | BT5O | BT5O | BT5O | BT5O |
| 刀庫（選項） | |||||
| 刀庫容量（T） | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
| 最大刀具直徑 | Φ125?/230 | Φ125?/230 | Φ125?/230 | Φ125?/230 | Φ125?/230 |
| 最大刀具長度 | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | 15 | 15 | 15 | 15 | 15 |
| 其他 | |||||
| 電源總?cè)萘?KVA) | 50 | 50 | 50 | 60 | 60 |
| 機床重量(T) | 19 | 23 | 26 | 35 | 40 |
| 機床外形尺寸 | 6500x5500x4500 | 8500x5500x4500 | 10500x5500x4500 | 9000x6000x5500 | 11000x6000x5500 |
| 數控系統 | 西門子 828D | 西門子 828D | 西門子 828D | 西門子 828D | 西門子 828D |
| FANUC Oi-MF | FANUC Oi-MF | FANUC Oi-MF | FANUC Oi-MF | FANUC Oi-MF | |
| 型號參數 | XKW2328x40 | XKW2328x60 | XKW2332x60 | XKW2332x80 |
| XKW2328Fx40 | XKW2328Fx60 | XKW2332Fx60 | XKW2332FxB0 | |
| 加工范圍 | ||||
| 龍門有效寬度 | 2800 | 2800 | 3200 | 3200 |
| X軸行程（毫米） | 4200 | 6200 | 6200 | 8300 |
| Y軸行程（毫米） | 3000 | 3000 | 3400 | 3400 |
| Z軸行程（毫米） | 1000 | 1000 | 1000/1250 | 1000/1250 |
| 主軸端面至工作臺面 (mm) | 250~1250 | 250~1250 | 250~1250/1500 | 250~1250/1500 |
| 工作臺 | ||||
| 工作臺尺寸 (WxL) (mm) | 2300×4000 | 2300×6000 | 2500×6000 | 2500×8000 |
| 工作臺承重 (t) | 14 | 18 | 24 | 28 |
| 工作臺 T 型槽（數目-尺寸 x 間距） | 11-28×200 | 11-28×200 | 12-28×200 | 12-28×200 |
| 主軸 | ||||
| 滑枕形式/截面尺寸 (mm) | T型導軌 | T型導軌 | T型導軌 | T型導軌 |
| 方滑枕400×400 | 方滑枕400×400 | 方滑枕400×400 | 方滑枕400×400 | |
| 最高主軸轉速 | 6000/4000 | 6000/4000 | 6000/4000 | 6000/4000 |
| 主軸功率 | 22/26 | 22/26 | 22/26 | 22/26 |
| 主軸傳動形式 | ||||
| 主軸錐孔 | BT5O | BT5O | BT5O | BT5O |
| 刀庫（選項） | ||||
| 刀庫容量（T） | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
| 最大刀具直徑 | Φ125?/230 | Φ125?/230 | Φ125?/230 | Φ125?/230 |
| 最大刀具長度 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | 15 | 15 | 15 | 15 |
| 其他 | ||||
| 總供電容量(KVA) | 60 | 60 | 60 | 60 |
| 機床重量(T) | 45 | 55 | 65 | 70 |
| 機床尺寸 | 11000x6500x5500 | 15000x6500x5500 | 15000x7000x6200 | 17000x7000x6200 |
| 數控系統 | 西門子 828D | 西門子 828D | 西門子 828D | 西門子 828D |
| FANUC Oi-MF | FANUC Oi-MF | FANUC Oi-MF | FANUC Oi-MF | |
| 型號參數 | XKW2337x60 | XKW2337x80 | XKW2342x 60 | XKW2342x80 |
| 加工范圍 | ||||
| 龍門有效寬度 | 3700 | 3700 | 4200 | 4200 |
| X軸行程（毫米） | 6200 | 8300 | 6200 | 8300 |
| Y軸行程（毫米） | 3900 | 3900 | 4600 | 4600 |
| Z軸行程（毫米） | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 |
| 主軸端面至工作臺面 (mm) | 250~1500/1750 | 250~1500/1750 | 250~1500/1750 | 250~15001750 |
| 工作臺 | ||||
| 工作臺尺寸 (WxL) (mm) | 3000x 6000 | 3000×8000 | 3000×8000 | 3000×8000 |
| 工作臺成承重 (t) | 28 | 32 | 32 | 36 |
| 工作臺 T 型槽（數目-尺寸 x 間距） | 11-36×250 | 11-36×250 | 11-36×250 | 11-36×250 |
| 主軸 | ||||
| 滑枕形式/截面尺寸 (mm) | 方滑枕450×450 | 方滑枕450×450 | 方滑枕450×450 | 方滑枕450×450 |
| 最高主軸轉速 | 3500 | 3500 | 3500 | 3500 |
| 主軸功率 | 22/26(30/37) | 22/26(30/37) | 22/26(30/37) | 22/26(30/37) |
| 主軸傳動形式 | ||||
| 主軸錐孔 | BT5O | BT5O | BT5O | BT5O |
| 刀庫（選項） | ||||
| 刀庫容量（T） | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
| 最大刀具直徑 | Φ125?/230 | Φ125?/230 | Φ125?/230 | Φ125?/230 |
| 最大刀具長度 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | 15 | 15 | 15 | 15 |
| 其他 | ||||
| 總供電容量(KVA) | 60 | 60 | 60 | 60 |
| 機床重量(T) | 80 | 85 | 90后 | 100 |
| 機床尺寸 | 17000x7500x6800 | 19000x7500x6800 | 17000x8000x6800 | 19000x8000x6800 |
| 數控系統 | 西門子 828D | 西門子 828D | 西門子 828D | FANUC Oi-MF |
| FANUC Oi-MF | FANUC Oi-MF | FANUC Oi-MF | FANUC Oi-MF | |

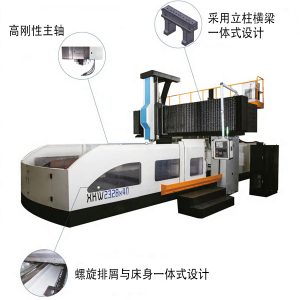

產品特點：
本機采用高剛性龍門框架結構，重要部件均采用樹脂砂鑄件，并經過兩次人工時效處理，具有足夠的靜動剛性和良好的精度保持性。
機床三軸均采用高精度雙螺母預緊滾珠絲桿，并進行預拉伸，傳動剛性強，精度穩定可靠。
X/Y軸采用重載直線導軌（球頭）結構，Z軸采用矩形硬軌結構，Z軸配置雙氮液平衡缸，運動慣量小，響應速度快。
機床主軸采用臺灣高剛性主軸單元，使用壽命長，可靠性高，可選擇齒輪頭驅動或主軸電機直聯傳動結構。
機床潤滑系統采用容積式自動集中供油潤滑系統，可保證各潤滑部位充分潤滑。
機床潤滑系統采用容積式自動集中供油潤滑系統，可保證各潤滑部位充分潤滑。
