一文帶你了解立式加工中心

在現代機械加工領域，立式加工中心占據著重要的地位。今天，就由上海鞍提仕的工程師帶領大家走進立式加工中心的世界，領略其獨特的魅力和強大的功能。

1.立式加工中心的定義與特點

立式加工中心是一種帶有刀庫和自動換刀裝置的高度自動化數控機床。它的主軸垂直于工作臺，主要用于加工板類、盤類、模具及小型殼體類復雜零件。

立式加工中心的特點主要包括：

高精度：采用先進的數控系統和精密的機械結構，能夠實現高精度的加工，保證零件的尺寸精度和表面質量。

高效率：自動換刀裝置和高速主軸使得加工過程更加快捷，大大提高了生產效率。

多功能性：可以進行銑削、鉆孔、鏜孔、攻絲等多種加工操作，滿足不同零件的加工需求。

穩定性好：結構堅固，能夠承受較大的切削力，保證加工過程的穩定性。

2.立式加工中心的組成部分

機床主體：包括床身、立柱、工作臺等，為加工中心提供穩定的支撐和工作平臺。

主軸系統：由主軸電機、主軸箱、主軸等組成，負責提供切削動力。

進給系統：包括導軌、絲杠、伺服電機等，實現工作臺和主軸的精確移動。

刀庫和自動換刀裝置：用于存儲刀具并在加工過程中自動更換刀具。

數控系統：是加工中心的核心部分，控制機床的各項動作和加工過程。常見的有廣數系統，西門子系統和發那科系統等。

3.立式加工中心的工作原理

首先，根據零件的加工要求，編制加工程序并輸入到數控系統中。數控系統根據程序指令，控制主軸和進給系統進行精確的運動，同時控制刀庫和自動換刀裝置選擇合適的刀具。在加工過程中，刀具對工件進行切削加工，去除多余的材料，逐步形成所需的零件形狀。加工完成后，機床自動停止運行，等待下一個加工任務。

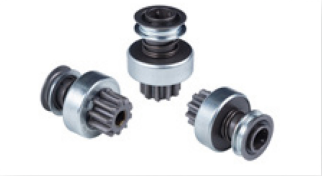

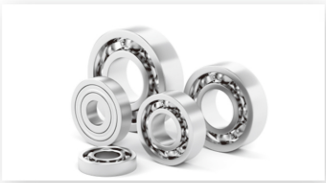

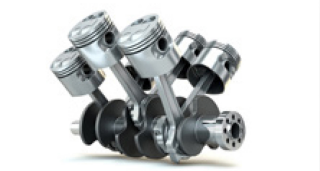

接下來由上海鞍提仕工程師帶您欣賞我司立式加工中心的加工的產品的實物圖。

4.立式加工中心的應用領域

汽車制造：用于加工發動機缸體、缸蓋、變速器殼體等零件。

航空航天：加工飛機結構件、發動機零部件等高精度零件。

模具制造：制造各種塑料模具、沖壓模具等。

電子設備制造：加工手機殼、電腦外殼等精密零件。

5.從加工需求的角度來選擇立式加工中心

零件尺寸和重量

確定立式加工中心的工作臺尺寸和最大承載能力，要能夠滿足待加工零件的尺寸和重量要求。如果加工大型零件，就需要選擇工作臺較大、承載能力強的加工中心。

例如，加工汽車發動機缸體這類較大的零件，就需要較大工作臺和高承載能力的設備，以確保零件在加工過程中穩定放置。

加工精度要求

對于精度要求高的零件加工，應選擇具有高定位精度和重復定位精度的立式加工中心。這通常取決于機床的結構設計、傳動系統以及數控系統的性能。

比如：電子元件的加工，對精度要求極高，就需要選擇精度能達到微米級別的加工中心。

加工復雜程度

如果零件形狀復雜，需要多軸聯動加工，那么就要選擇具備相應功能的加工中心。例如：加工航空航天領域的復雜曲面零件，可能需要五軸聯動的立式加工中心。

對于一般的簡單零件加工，三軸加工中心可能就足夠滿足需求。

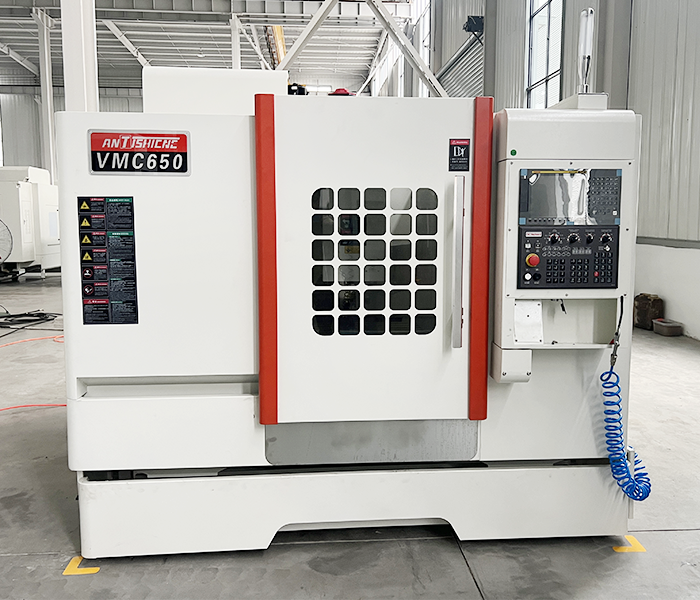

6.案例分析-VMC650

近日，上海鞍提仕機械設備有限公司按照客戶的加工需求，給客戶推薦了我們的VMC650款立式加工中心。工作臺尺寸在：900*450mm。主軸錐度在BT40。標配刀庫有16把刀。

接下來由上海鞍提仕工程師介紹如何選擇一款合適的立式加工中心。主要關注的X/Y/Z軸行程，工作臺的尺寸和載重，和需要哪種數控系統，按照這些要素基本可以簡單選型。

請查看以下VMC650的簡單基礎技術參數表：

VMC650立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

如需了解更多技術細節和立式加工中心的知識，請聯系上海鞍提仕機械設備有限公司，我們為客戶提供及時的技術支持、培訓和高質量機床。

如果想進一步了解上海鞍提仕的立式加工中心，請查看我們的官網：vmc650-series-machining-center

關鍵詞：數控機床，立式加工中心，高精度加工
