一文帶你了解立式數控磨削中心及其應用

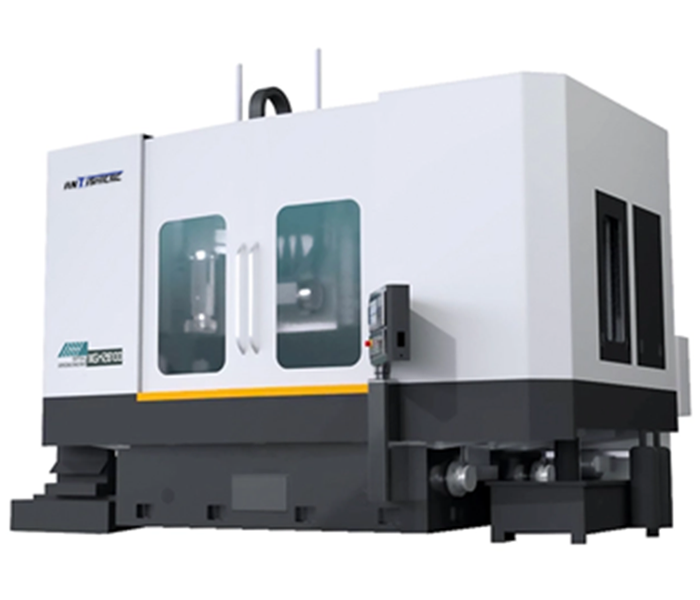

立式數控磨削中心是一種高精度、高效率的自動化磨削加工設備，它融合了數控磨削技術、磨削工藝和磨削設計等多項學科知識，主要用于對各種零件進行精密磨削加工，以達到高精度的尺寸、形狀和表面質量要求。

一、立式數控磨削中心的特點

1，高精度：采用高精度的控制系統、精密的機械傳動部件和先進的磨削技術，能夠實現微米級甚至更高精度的磨削加工，保證工件的尺寸精度和形狀精度。

2，多功能：可進行外圓磨削、內圓磨削、平面磨削、錐面磨削等多種磨削工藝，還能完成復雜輪廓和特殊型面的加工。

3，高剛性：機床結構設計合理，通常采用優質的材料和加強型的結構，具有較高的剛性，能在加工過程中保持穩定性，減少振動和變形，確保加工精度。

4，高效率：配備自動化的上下料系統、快速換刀系統和高效的磨削參數，可實現自動化連續加工，大大提高生產效率，縮短加工周期。

5，自動化程度高：通過數控系統進行編程和控制，操作人員只需輸入加工程序和參數，機床即可自動完成磨削加工過程，減少了人工操作的誤差，提高了加工質量的穩定性。

6，占地面積小：立式結構設計相比傳統的臥式機床，占地面積更小，有利于車間的布局和空間利用。

二、立式數控磨削中心的應用領域

1，模具制造行業：用于加工模具的型腔、型芯、緊固等關鍵部件，保證模具的精度和表面質量，提高模具的使用壽命，例如汽車模具、注塑模具、壓鑄模具等的加工。

2,汽車制造行業：可對汽車發動機缸體、缸蓋、曲軸、凸輪軸、零部件等零部件進行精密磨削，保證汽車零部件的精度和性能，滿足汽車發動機等關鍵部件的高可靠性和生產率要求。

3，航空航天行業：能加工飛機發動機葉片、葉輪、整體葉盤、起落架等關鍵零部件，這些零件通常對精度和表面質量要求極高，立式數控磨削中心能夠滿載足航空航天領域對零部件的嚴格加工要求。

4，機械制造行業：適用于加工軸類、齒輪、絲桿、螺栓等各類機械零件，提高機械產品的質量和可靠性，保證機械設備的正常運行和性能。

5，電子行業：可加工電子設備中的精密零件，如連接器、休眠、半導體芯片制造中的硅片磨削等，滿足電子行業對精密、小尺寸零件的加工要求。

6，醫療器械行業：在醫療器械制造中，用于加工人工關節、醫療器械、醫療設備中的精密零部件等，保證醫療器械的精度和安全性，滿足醫療行業對產品質量的嚴格要求。

三、案例分析—立式數控磨床如何加工汽車凸輪軸

近日，上海鞍提仕機械設備有限公司接待了一位白俄的經銷商客戶。他的終端客戶是一家汽車零部件生產商，需要立式數控磨床磨削汽車凸輪軸.

接下來由上海鞍提仕工程師為大家簡單介紹下加工的流程。

1，粗磨：

定位與找正：將凸輪軸坯料裝夾在夾具上后，通過機床的測量系統或手動操作，對凸輪軸進行定位和找正，使凸輪軸的軸線與磨床砂輪的軸線處于正確的相對位置。

粗磨軸頸：啟動磨床，砂輪以較高的線速度和較大的磨削深度對凸輪軸的軸頸進行粗磨，去除大部分余量，為后續的精磨留 0.2-0.5mm 的加工余量。

粗磨凸輪輪廓：按照編程設定的凸輪輪廓軌跡，砂輪開始對凸輪部分進行粗磨，初步形成凸輪的大致形狀。

2，精磨

砂輪修整：在精磨前，需要對砂輪進行修整，以保證砂輪的鋒利度和表面平整度，確保精磨的精度和表面質量。

精磨軸頸：降低砂輪的進給速度和磨削深度，對軸頸進行精磨，使軸頸的尺寸精度和表面粗糙度達到設計要求，軸頸的圓柱度誤差可控制在 0.01mm 以內，表面粗糙度達到 Ra0.8-Ra1.6μm。

精磨凸輪輪廓：以精確的進給速度和磨削參數，對凸輪輪廓進行精磨，使凸輪的升程、輪廓曲線等參數達到高精度要求。

3，檢測與補償

在線檢測：在加工過程中，利用機床配備的在線檢測裝置，如激光測量儀、接觸式測量探頭等，實時測量凸輪軸的尺寸和形狀精度。

誤差補償：根據檢測結果，數控系統自動計算出誤差值，并對機床的運動參數進行調整和補償，如調整砂輪的進給量、工作臺的位置等，以消除加工誤差。

如需了解更多技術細節和磨床的知識，請聯系上海鞍提仕機械設備有限公司，我們為客戶提供及時的技術支持、培訓和高質量機床。
