一文帶大家了解Z3050×16/1搖臂鉆床

近日，上海鞍提仕機械設備有限公司成功接待了一位來自斯洛文尼亞的客戶， 客戶公司主要生產并出售拋丸機設備。客戶需要采購2臺搖臂鉆床用于生產。按照客戶的工件要求，我們給客戶提供了一款合適的設備，Z3050×16/1搖臂鉆床，可以適用于大，中型零件上鉆孔、擴孔、鉸孔、锪平面及攻螺紋。

針對客戶對設備的多輪確認細節，肯定了我們這款設備的價值，也進一步加快了客戶對設備的采購，接下來由上海ANTISHICNC的工程師帶大家了解主要的設備特點：

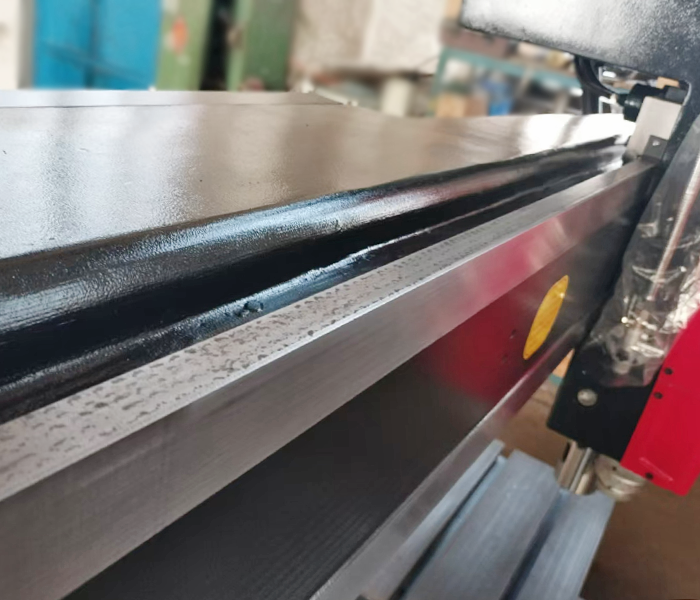

1 搖臂上導軌、主軸套筒及內外柱回轉滾道等處均采用表面淬火處理，延長了機床的使用壽命。

2 所有操縱手柄均集中安放在很方便的部位，且操縱輕便。

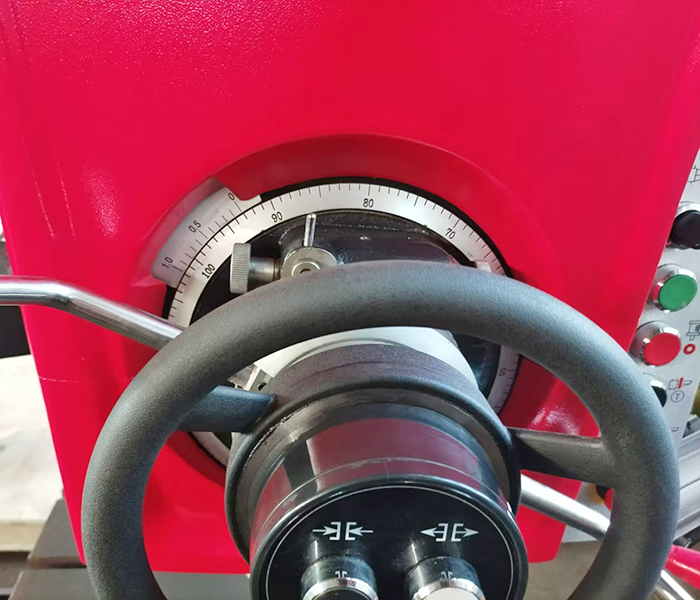

3 主軸正反轉、停車（制動）、變速、空擋五個動作，均用一個手柄控制，使用方便。

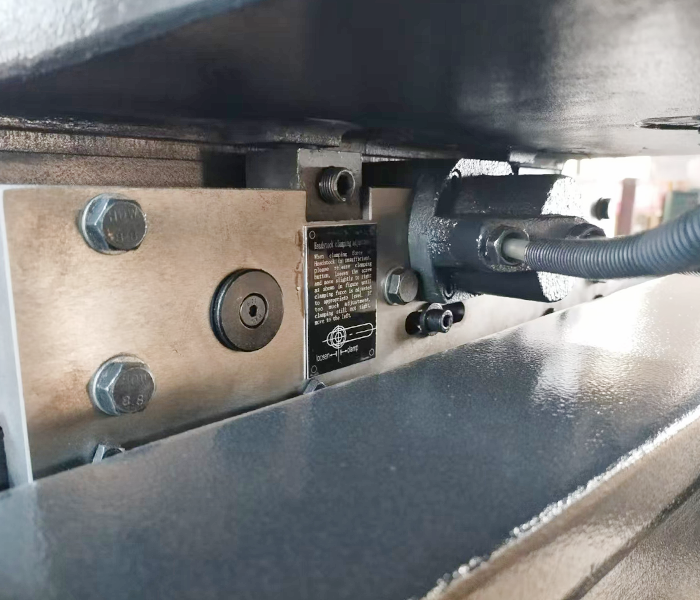

4 主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。

5 采用液壓予選變速機構，可節省輔助時間。

6 有完善的安全保護裝置，符合國際通用標準。

7 主軸箱、立柱的夾緊或松開可單獨夾緊，也可同時夾緊。

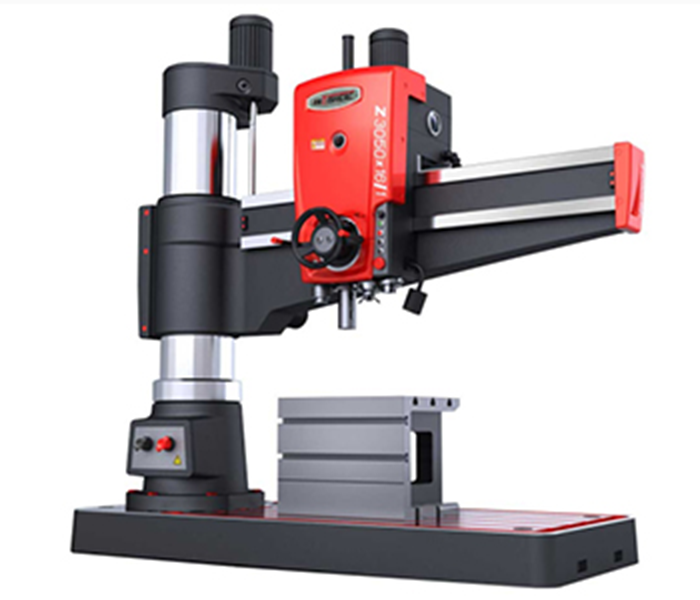

在了解了搖臂鉆床的主要特征后，小編來帶大家查看搖臂鉆床的主要結構名稱，請看下圖：

在和客戶團隊的溝通中，客戶團隊技術員和我方工程師反復深入討論技術細節，小編在此整理了一份快問快答，供讀者參考.（以Z3050×16/1搖臂鉆床為例）

問：立柱直徑和主軸直徑分別是多少？
答：立柱直徑為350mm; 主軸直徑為110mm。

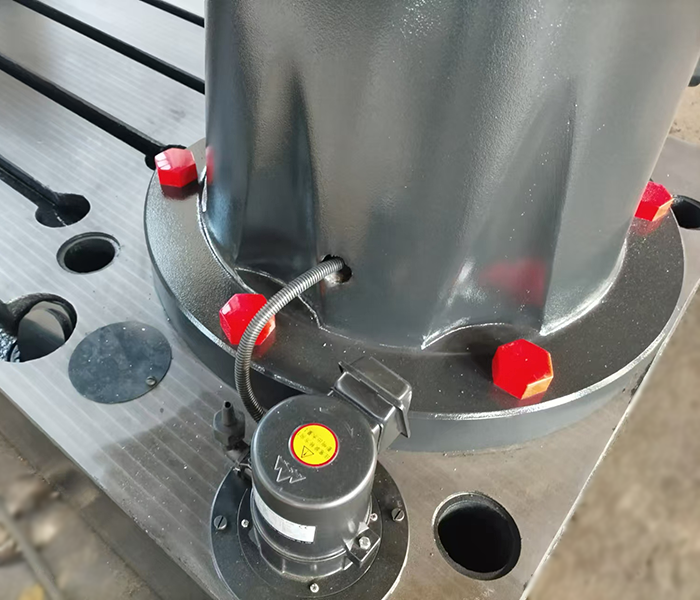

問：內外立柱的回轉滾道表面是否經過淬火硬化？請注明磨削表面的粗糙度。
答：內外立柱的回轉滾道采用電火花淬火，中間按照加工尺寸實測配滾柱，表面粗糙度Ra3.2，裝配時涂抹潤滑油脂。

問：鑄鐵件的材料牌號是什么？ 并且請說明鑄件是否經過了熱處理？
答：鑄鐵為HT200牌號，鑄件無熱處理，關鍵導軌面有電火花處理。

問：齒輪箱的軸承是什么樣的級別？
答：軸承為FAG級別。

問：齒輪箱中的齒輪是否經過淬火及熱處理？請注明所有驅動單元使用的齒輪材料質量？
答：齒輪經過了高頻淬火，材質為45#鋼。

問：機床導軌間隙是多少？
答：外柱和橫臂之間為0.04mm（因?yàn)閾u臂鉆是單立柱結構，橫臂和外柱之間在鎖緊的時候有兩處會大于0.04mm），橫臂和主軸箱之間為0.04mm。

問：推薦主軸運行10,000小時前后建議更換的機械與電氣元件有哪些？
答：建議更換的有主軸總成、水平軸、花鍵軸、接觸器、無觸點開關、按鈕。

和客戶的多次溝通交流中，客戶認可了我們的機械設備，并給出了高評。

如果想了解更加詳細的技術加工流程和機器細節，請通過我們的網站信息聯系到上海鞍提仕機械設備有限公司。上海ANTISHICNC團隊會給您匹配高效合適的機器，并帶來專業的服務。
