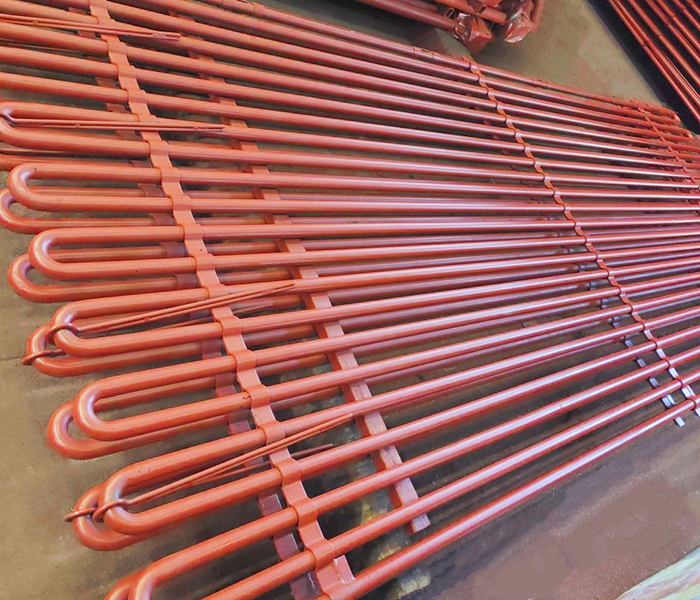

蛇形管憑借其高效熱交換及靈活空間適配性，在眾多領域都有著應用：在電力行業，火電廠的鍋爐內，蛇形管能大幅擴充受熱面，快速將水轉化為高溫蒸汽，高效實現熱能到電能的轉變。化工生產里，反應釜與換熱器中的蛇形管，依據不同工藝流程靈活布置，既能精準調控反應溫度，加速化學反應，又能在不同介質間高效傳遞熱量，保障化工生產平穩運行。在建筑暖通系統中，無論是大型商場的中央空調，還是住宅的分戶供暖都有應用。食品加工車間，蛇形管既能在高溫殺菌時迅速升溫降溫，鎖住食品營養，又在濃縮工序里，高效蒸發溶劑，提升生產效率。
然而，在蛇形管的彎曲上卻有著許多難點。首先，蛇形管復雜的空間形狀對彎曲工藝提出了極高要求。其包含多個不同曲率半徑的彎段，在彎曲過程中，需精準控制每一處的彎曲角度與半徑。其次，材料特性增加了彎曲難度。常用于制造蛇形管的金屬材料，如不銹鋼、耐熱合金鋼等，強度較高且具有一定的加工硬化傾向。在彎曲時，材料變形困難，不僅易出現褶皺、裂紋等缺陷，還會因加工硬化改變材料性能，降低管材的使用壽命。再者，彎曲設備的精度與穩定性至關重要，普通彎管設備難以滿足蛇形管高精度的彎曲需求，
 |
 |

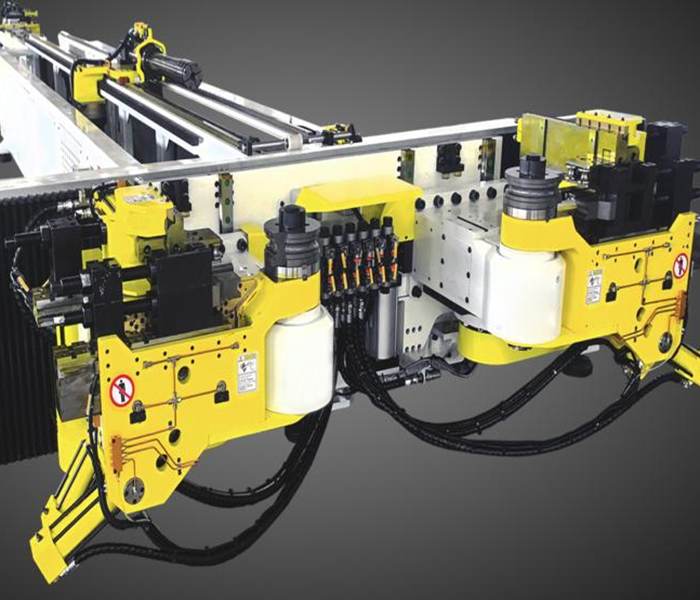

針對這類型蛇形管，特別是管子長、壁厚大的鍋爐管，上海鞍提仕專門設計了一款數控雙頭左右彎管機：
| 基本技術參數 | 單位 | ?CNC80RLHM-D+SBH-5A | |
| 圓管低碳鋼最大彎曲能力＞1.5D | mm | Φ80×3.5 | |
| 圓管不銹鋼最大彎曲能力＞1.5D | mm | Φ80×2.0 | |
| 模具數量 | Stacks | Multi-stack | |
| 最大送料行程 | mm | 6000 (customizable) | |
| 送料中心高 | mm | 1250 | |
| 送料方式 | mm | Direct or clip | |
| 彎曲半徑范圍 | mm | 300 (customizable) | |
| 最大彎曲角度 | degree | 190° | |
| 每個管件可設置管材??數量 | bends | 50 | |
| 工作速度 | Y軸送管速度 | mm/second | Max.700mm |
| B軸旋轉速度 | degree/second | Max.90° | |
| C軸彎管速度 | degree/second | Max.35° | |
| X軸機頭左右位移移動速度 | mm/second | Max.150mm | |
| 操作精度
|
彎管角度（重復） | degree | ±0.1° |
| 傳送角度（重復） | degree | ±0.05° | |
| 送料長度（重復） | mm | ±0.05mm | |
| 數據輸入方式 | Coordinate value (XYZ) or working value（Y B C)?or 3D | ||
| Y軸-送管伺服電機功率 | KW | 2.9 | |
| B軸-管材旋轉伺服電機功率 | KW | 1.8 | |
| Z軸-左右機頭上下移動伺服電機功率 | ??KW | 5.5*2 | |
| X軸-左右機頭左右移動伺服電機功率 | KW | 5.5 | |
| 左右管材液壓彎管電機功率 | KW | 15.0 | |
| 機器毛重 | kg | 10500 | |
| 機器尺寸（長寬高） | mm | 9500X3400X2010 | |
如果您也有類似的蛇形管彎曲要求，歡迎來咨詢上海鞍提仕，我們會為你提供專業的技術支持與方案！
