數控車床的刀塔分類與工作原理介紹？

刀塔數控車床又稱為CNC車床，是一種高精度、效率高的自動化數控機床。數控機床是集機械、電氣、液壓、氣動、微電子和信息等多項技術為一體的機電一體化產品。

1.車床刀塔的分類

刀塔分為直插式刀塔和VDI式刀塔；今天我們重點比較一下兩者的結構和性能。

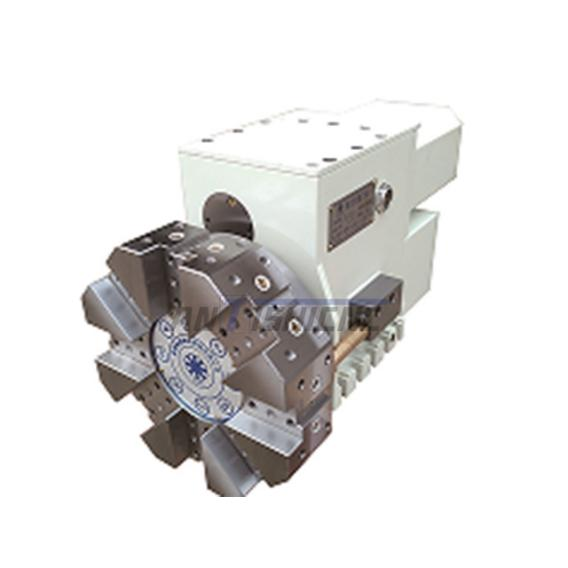

直插式刀塔是將刀具直接裝在刀架上，由于直插式刀塔中間轉接件少，因此刀具裝夾后剛性很好，但換刀費時。選擇刀具時，要依據刀塔插刀槽的寬度確定刀具形式和尺寸。安裝鏜孔和鉆孔刀具時，需轉接刀座。刀座是自鏜孔制成，不具有互換性，安裝時要注意必須對機床、對刀號配裝。鏜刀和鉆頭的尺寸要參考轉接刀座的形式和尺寸，必要時可增加過渡套。

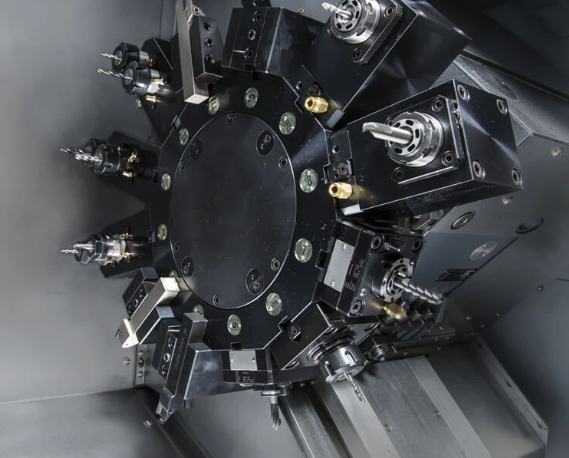

VDI式刀塔

VDI式刀塔又稱為臥式動力刀塔。VDI是指裝刀方式，它不能直接裝刀，而需采用各種形式的VDI轉接刀座。由于這些刀座裝在刀塔面上，因此懸臂較長，剛性不如直插式。VDI刀塔和刀座的接口主要依據刀塔端面上的裝刀孔徑來定，如裝刀孔徑為40mm，則VDI刀座選擇VDI40接口。另外，在選擇刀座時要注意，VDI刀座分為左右刀座、正反刀座等。這要根據機床刀塔的方位和加工工藝來確定。刀塔后置式機床選用右刀座；反之，為左刀座。正反刀座等。這要根據機床刀塔的方位和加工工藝來確定。刀塔后置式機床選用右刀座；反之，為左刀座。正反刀座的選擇必須同時考慮兩個因素，即機床刀塔的前后置和主軸的正反轉，必須正確選擇才能正常使用。

2.刀塔機床的工作原理

刀塔采用單動刀塔，功能比較豐富，可實現銑削功能。

工作時將需要的刀具隨刀盤轉動到 1號刀位置，刀具在 1 號刀位置實現對工件的加工，在應用動力刀具時，動力刀具只有在 1 號刀位置加工時才會轉動，而其他位置的動力刀具均不會轉動，因此噪音、耗能均較小，效率較高，精度較高。

線軌部分包括Z向線軌、Z向滑塊、X向床鞍、X向線軌、X向滑塊，Z向線軌有兩根，兩根Z向線軌相互平行并固定設置于底座部分上，Z向滑塊為至少一對，成對的Z向滑塊分別設置于兩根Z向線軌上， 并能沿著Z向線軌來回滑動；X向床鞍固定設置于至少一對Z向滑塊上，X向床鞍能隨著 Z 向滑塊沿Z向線軌來回滑動，X向線軌有兩根，兩根X向線軌相互平行并固定設置于X向床鞍上，X向滑塊為至少一對，成對的X向滑塊分別設置于兩根X向線軌上，并能沿著X向線軌來回滑動。

刀座部分包括主滑板、單動刀塔，主滑板固定設置于至少一對X向 滑塊上，主滑板能隨著X向滑塊沿著X向線軌來回滑動，單動刀塔上設有可轉動的刀盤，刀盤的可轉動的刀盤的刀槽面上設有若干刀具。

3.刀塔機的優勢

①刀塔在機床上移動的同時可鎖緊或脫離。

②刀塔內的超載保護裝置可減少撞車時對刀塔的損壞。

③電主軸轉速可達 5000 rpm。

④只有在加工位置上的刀具才具銑削功能。

⑤適合在生產在線大量生產使用。

⑥換刀時，刀盤不會有抬起動作。
