電火花穿孔機適用于具有導電特性的硬質資料的加工，利用銅管做上下連續的垂直運動。加工直徑通常在0.10~3.0mm范圍內。EDM drilling machine 可應用于工具和模具制造行業、航空和航天工業、機床制造業、玻璃工業、汽車制造和制藥行業。主要的應用場合可以是初鉆孔、噴嘴孔、排氣孔、塑料工具的冷卻孔、渦輪鏟的真空孔。下面由上海鞍提仕機械設備有限公司工程師為您介紹：

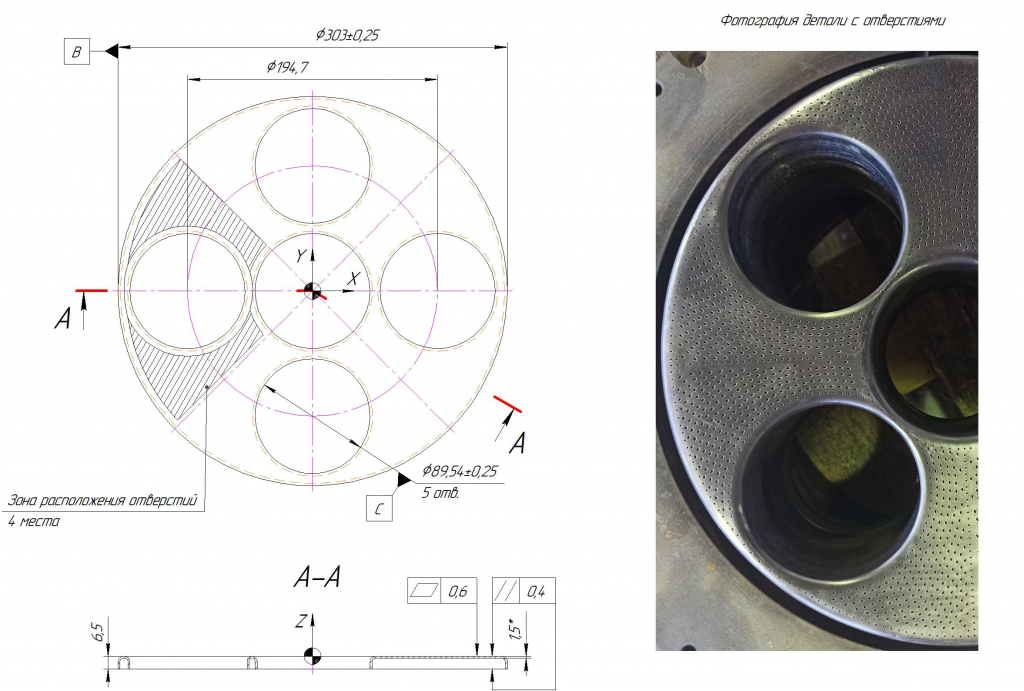

如圖所示，以下是客戶對于加工的描述：該板材有2256個直徑為0.76+0.08mm的小孔。表面排孔定位公差為+0.125mm。孔與工件表面呈90度和30度角。水平面上有一個零角。標記”1.5*”表示制造工件的板材厚度。標記”0.6″和”0.4″表示與平面和工件側壁平行度的偏差。

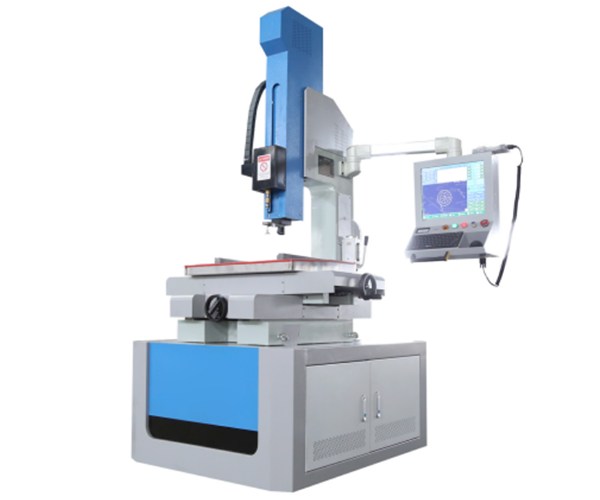

根據客戶以上要求，上海鞍提仕機械設備有限公司工程師為客戶匹配DZ703數控穿孔機，改機器可以確保孔徑的高精度、孔的垂直度和圓柱度以及無毛刺和不偏向。經過硬化處理的鋼材也可以接受電火花加工處理,可以避免傳統的先穿孔后淬火的板材的淬火變形的現象。甚至難切割材料（如鎢、鈦、因康鎳合金、鎳基合金、不銹鋼合金和鉬等）也都可以接受加工。采用上海鞍提仕機械設備有限公司生產的電火花穿孔機床,整個過程精確可控，而無需事先設定精確的穿孔深度。
| 項目?jī)?nèi)容 | 性能參數 | |
| 參數規格 | 機床規格 | DZ703 |
| X/Y軸行程 | 400×300 | |
| Z軸行程 | 300 | |
| 主軸二次行程 | 360 | |
| 臺面尺寸 | 420X320 | |
| 工作臺承重 | 200 | |
| 外形尺寸 | 1300X1200X1800 | |
| 電極裝夾直徑范圍 | ?0.3 – ?3.0 | |
| 整機重量 | 700 | |
| 工作液 | 自來水/蒸餾水 | |
| 工作液桶容量（L） | 45 | |
| 加工指標 | 加工深度 | 0-300 |
| 最大深徑比 | 300:1 | |
| 最大加工速度(mm/min) | 60 | |
| 最大加工電流(A) | 30 | |
| 最大消耗功率(KVA) | 3.6 | |
| 工作壓力(Mpa) | 8 | |
| 電源輸入方式(V/HZ) | 380/50 | |
| 配置情況 | X/Y軸控制 | 光柵數顯 |
| Z軸控制 | 細分步進電機控制 | |
| 二次行程控制方式 | 交流減速電機控制 | |
| 數顯 | 三軸數顯 | |
| 過濾方式 | 可更換間隙式 | |
| 水泵 | 專用柱塞泵 | |
| 滾珠絲桿 | 臺灣 | |
| 直線導軌 | 臺灣 | |
| 導向板 | 臺灣 | |
| 電機旋轉頭 | 臺灣 （鎢鋼材料） | |
| 大理石 | 蘇州 | |
| 光柵尺 | 廣東 | |
| 變壓器 | 常州（3.6KW增強型） | |
| 電阻 | 蘇州 300W超大型無感電阻 | |
如何高效準確地獲取這些工藝參數，充分保證穿孔產品質量，是數控穿孔機的研究熱點，上海鞍提仕機械設備有限公司可以提供及時的技術支持、培訓和備件供應。我們只生產高質量的數控穿孔機！
