法蘭盤的定義
法蘭盤簡稱法蘭，是一種盤狀零件，通常用于管道、設備等的連接。它通常由鑄鐵、鑄鋼、不銹鋼等材料制成，在管道系統中，法蘭主要用于連接兩段管道，使管道之間能夠?qū)崿F(xiàn)可拆卸的連接，便于安裝、維修和更換管道部件；在設備上，如泵、閥門等，法蘭用于將這些設備與管道連接起來，實現流體的輸送和控制。
法蘭盤周邊一圈的螺栓孔，有什么作用呢？
| 連接緊固 |
| 連接緊固借助螺栓、螺母將兩個法蘭盤緊密相連，實現管道與管道、管道與設備的可靠連接，保障系統穩定，使其在壓力、振動等工況下也不分離。 |
| 保證密封 |
| 螺栓均勻擰緊，使密封墊片受壓均勻，填充法蘭面間隙，達到良好的密封效果，防止流體泄漏。 |
| 便于操作 |
| 安裝時能快速定位對準，維修更換時擰下螺栓即可拆分，操作簡便，可提高工作效率，降低維護成本。 |
| 定位校準 |
| 為連接部件提供定位基準，確保法蘭盤相對位置準確，保證管道或設備軸線重合，使流體順暢流動，避免出現阻力增大、設備振動等問題。 |

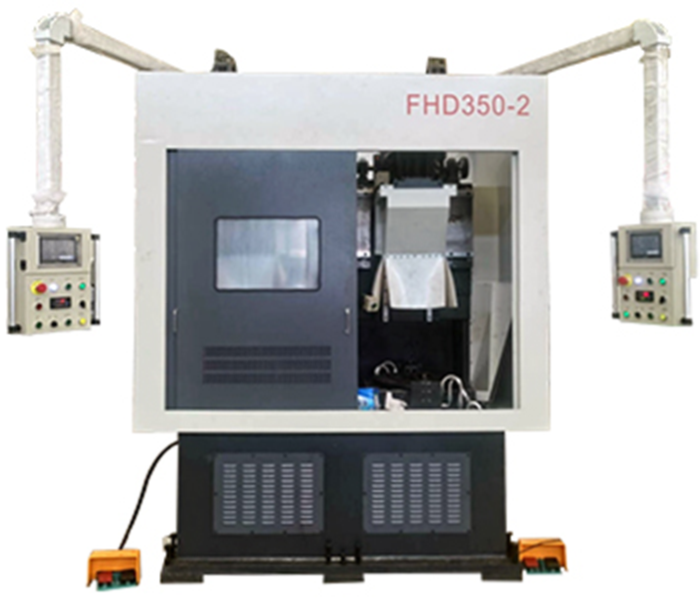

案例分析–FHD350-2高速數控法蘭專用鉆床
近日，我們接到了一名來自南非的法蘭生產商的詢盤，向我們咨詢是否可以為他們提供一個解決方案，幫助他們解決厚度30mm、直徑300mm的不銹鋼法蘭盤的高速鉆孔問題，從而實現高精度的大批量生產，經過我們的推薦，給他選擇了一款FHD350-2高速數控法蘭專用鉆床，可以完美地匹配他的需求。
FHD350-2高速數控法蘭專用鉆床采用 SIEMENS PLC 系統，并配備相應的松下伺服電機和伺服驅動器。兼容性好，功能強大，操作簡便。可實現自動化、高精度、多品種、大批量生產。
| 參數 | FHD350-2 |
| 最大有效加工范圍 | ?350mm |
| 最大厚度 | 100mm |
| 動力主軸 | |
| 數量 | 2 |
| 主軸錐度 | BT40 |
| 最大鉆孔直徑 | ?30mm |
| 主軸轉速 | 30—3000r/min |
| 主軸電機功率 | 7.5kW |
| 主軸行程 | 300mm |
使用PLC鉆床進行法蘭盤的鉆孔加工，主要步驟如下：
前期準備
1.明確法蘭盤材質、厚度等參數，確定鉆削速度、進給量等工藝參數。
2.設計安裝工裝夾具，保證精度和穩定性。
3.依據加工要求選合適鉆頭并安裝。
4.編寫PLC控制程序，含主軸轉速、進給、定位及動作邏輯控制。
加工過程
1.將法蘭盤坯料裝夾在夾具上固定好。
2.啟動鉆床，PLC控制鉆頭移至原點定位。
3.鉆床按預設參數和路徑自動加工，完成一個孔后移至下一個孔位，直至全部完成，過程中通過傳感器等實時監控狀態。
加工后處理
1.加工完取下法蘭盤，用量具檢測螺栓孔各項指標。
2.清理鉆床切屑雜物，對鉆床運動部件潤滑保養，檢查刀具和PLC控制系統。
我公司的工程師將與您一起，為您匹配最合適的解決方案。
