數控立車如何加工圓柱型工件？

數控立式車床是一種高效、高精度的金屬切削設備，主要用于旋轉類零件的加工（如盤類、環類、短軸類零件）。

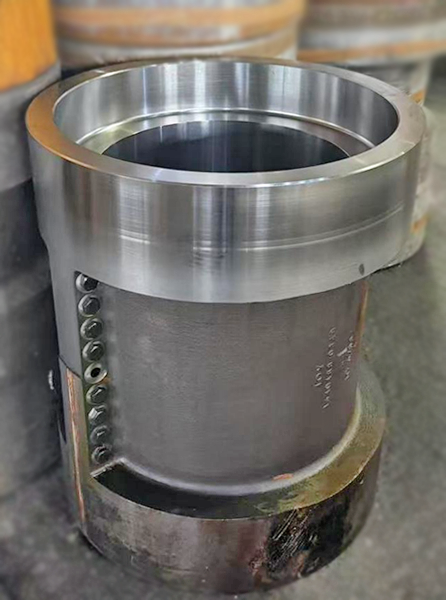

最近，一位南非客戶尋找一臺數控立車，來加工他們圓柱型工件，要求最大車削直徑1600mm，最大車削高度1200mm,并且提供了他們產品圖片，如下圖：

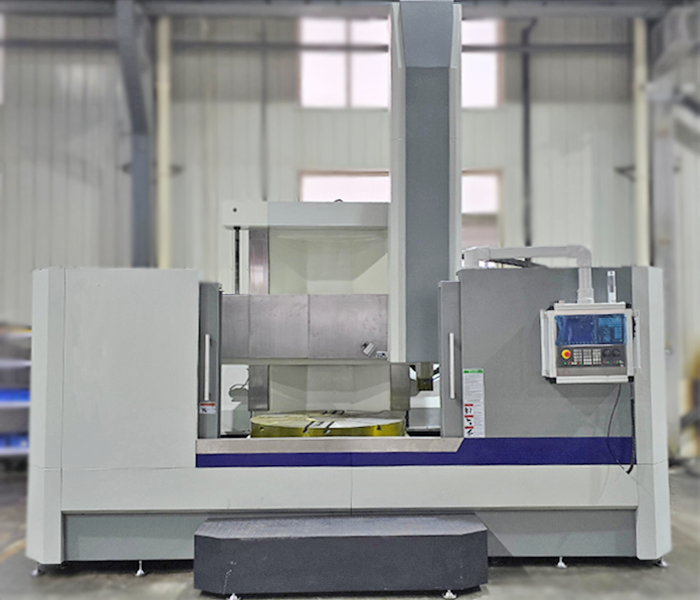

在確認了具體產量以及配置要求之后，上海鞍提仕成功推薦CH5116 單柱數控立車,最大車削直徑1600mm，最大車削高度1250mm,最大工作臺承重8噸，發那科數控系統，具體配置如下：

以下是鞍提仕工程師對數控立車加工圓柱形工件（如軸類、盤類零件）做的標準化加工流程，結合工藝邏輯與操作要點進行拆解：

1：加工前準備

1)圖紙分析

確認尺寸（直徑、長度、公差）、表面粗糙度（如 Ra0.8μm）、形位公差（同軸度、垂直度）。

確認材料類型（如 45 鋼、鋁合金）及熱處理狀態（調質、淬火）

2)工藝規劃

加工順序→裝夾方案→刀具選擇

3)設備檢查

導軌潤滑、主軸間隙、刀塔定位精度（手動試轉刀塔）。

冷卻液系統（流量、濃度，防銹液適用于鋼件，煤油適用于鋁合金）:

2：工件裝夾與對刀

裝夾工件：三爪卡盤夾持工件外圓（夾持長度≥1/3 直徑），手動預緊后低速空轉校準跳動（≤0.05mm）。

長軸類零件：一端卡盤夾持，另一端尾座頂尖支撐（調整頂尖壓力，避免工件彎曲）。

對刀操作（以 FANUC 系統為例）

3：編程與參數設置
4：加工實施:
1）首件試切：空運行程序（DRY RUN）檢查路徑，單段執行（SBK）確認每一步動作。首件加工后測量關鍵尺寸（千分尺測外徑，百分表測同軸度），調整刀補（如 X 軸補償 – 0.05mm）
2）自動加工
開啟冷卻液（避免熱變形），關閉防護門。
監控狀態：主軸負載（不超過 80% 額定功率）、切屑形態（鋼件 C 形屑，鋁件帶狀屑）。
中途換刀：使用自動換刀（如刀塔轉位），檢查刀具磨損（刀尖崩刃時及時更換）。
5：加工后處理

1）工件檢測

2）設備維護

清理切屑（壓縮空氣吹掃，禁止用手接觸），導軌涂油防銹。

記錄刀具壽命（如硬質合金刀加工 50 件后更換），更新加工日志。
