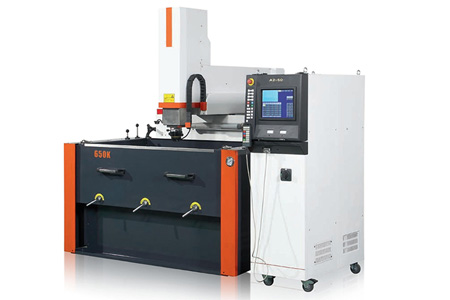

CNC 電火花放電加工機 540K/650K
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 規格 | 540K | 650K |
| 工作槽尺寸（長*寬*深） | 1300*920*500mm | 1612*985*540mm |
| 工作臺尺寸（L*W） | 800*500mm | 900*500mm |
| X軸行程 | 500mm | 600mm |
| Y軸行程 | 400mm | 400mm |
| Z軸行程 | 300mm | 350mm |
| 附件安裝板到工作臺面距離 | 300-600mm | 350-700mm |
| 最大工件重量 | 1800公斤 | 2000公斤 |
| 最大電極重量 | 50公斤 | 70公斤 |
| 尺寸（長*寬*高） | 1640*1050*2150mm | 2000*2320*2530mm |
| 機器重量 | 3800公斤 | 4000公斤 |
| 整機輸入功率 | 9千瓦 | 9千瓦 |
| 最大限度。加工電流 | 50A | 50A |
| 最大處理能力 | ≥500mm3/分鐘 | ≥500mm3/分鐘 |
| 極小的電極損耗 | 0.10% | 0.10% |
| 最佳表面粗糙度 | Ra≤0.1mm | Ra≤0.1mm |
| 最小機械驅動當量 | 1微米 | 1微米 |
| 各軸分辨率 | 0.4 | 0.4 |
| 輸入 | USB設備，觸摸屏 | USB設備，觸摸屏 |
| 位置指令方式 | 增量/絕對 | 增量/絕對 |
| EDM條件登記功能 | 可登記1000個條件C000-C999 | 可登記1000個條件C000-C999 |
| 偏置函數 | 可登記1000個偏移量H000-H999 | 可登記1000個偏移量H000-H999 |
| 子程序嵌套層次 | 50 | 50 |
| Q指令嵌套層次 | 7 | 7 |
| 坐標系數量 | 60 | 60 |
設備介紹

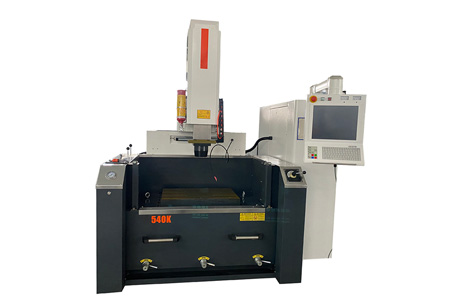

上海ANTISHICNC“540K”是大牛頭全數控電火花加工機床，三軸任意軸實現“正反”方向高精度加工，最小進給量“1微米”（第四軸）可選擇），實現任意軸及其他軸的高精度平移加工，實現更多的軸聯動加工。各軸均采用全進口交流伺服電機和精密滾珠絲桿驅動，實現更高的機床精度控制和加工速度。
配備高穩定性、高抗干擾能力的ANTISHICNC“A2S-50”數控電源，可以獲得極低的EDM電極損耗，讓您的模具加工精度更高，使用壽命更長。
特點
1、整體結構：基于牛頭框架結構，加工過程中工作臺不動，確保加工大型工件時的高響應性。
2、鑄件：整機鑄件采用優質樹脂砂材料，經過多次退火應力處理，確保最佳精度和耐用性，長期使用不變形。
3、各軸采用交流伺服電機及精密滾珠絲桿直接驅動。
4、每臺機床均經過英國雷尼紹激光干涉儀嚴格檢測。
標準設備
電火花機
工作液罐
紅外線觸摸屏輸入系統
TFT-LCD 15寸液晶顯示器
標準工具箱及夾具 主機
水平調節螺栓，主機水平調節平行鐵
用戶手冊
電子盤裝置
X ,Y,Z軸交流伺服機,編碼器
手控箱
精加工回路
電火花數控系統正版軟件
USB標準接口,RJ45(網口),PS2
Carbide專用加工電路(增爆電路)
AUTO(自動加工)單元
