項目描述	AHF35	AHF45
工作臺面尺寸	360×630	570×810
工作臺面形程	350×450	450×550
最大切割厚度	500	500
最大承載重量	300	450
制造標準	GB7926—2005	GB7926—2005
走絲形式	快走絲	快走絲
最大切割速度(mm2／min)	100	100
加工面積粗糙度Ra(um)	2.5	2.5
最大電流（A）	6	6
電極絲直徑	0.18	0.18
電極絲定行速度	11M/S	11M/S
工作液	DX-1 DX-4 南光-1	DX-1 DX-4 南光-1
工作液容量（L）	80	80
加工錐度	6°/80MM	6°/80MM
電源電壓	交流三相380V/50HZ	交流三相380V/50HZ
控制柜	AutoCut/HL	AutoCut/HL

產品描述

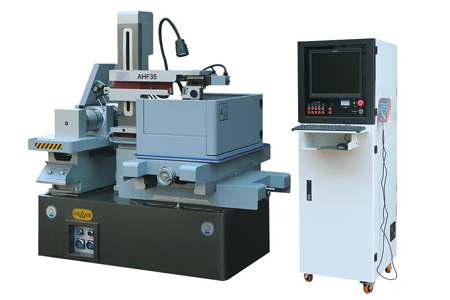

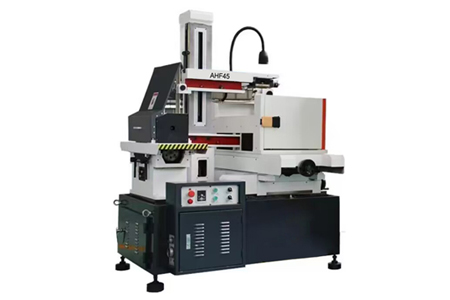

AHF系列高端線切割機床是上海鞍提仕根據日本客戶要求專門定制的一款針對高端用戶的線切割機床

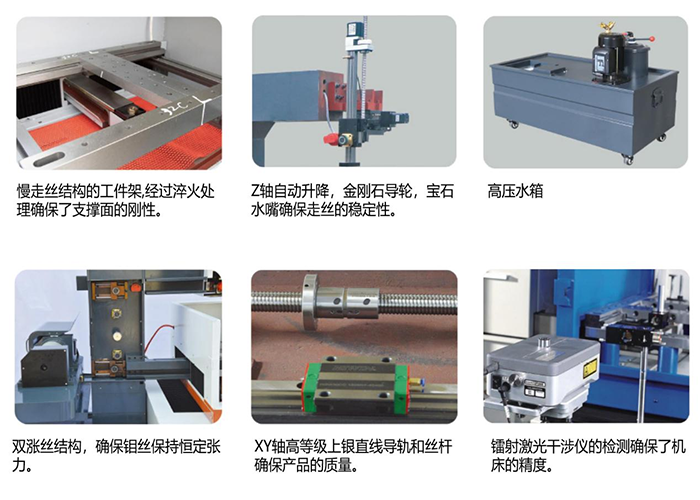

整機采用上銀直線導軌和上銀滾珠絲杠

機床結構新穎，品字型床身，C型線架，工作臺全支撐

伺服機床采用松下伺服系統

主要部件采用精密滾珠絲杠，鑲鋼導軌，機械傳動精度高，特別是錐度機床具有剛性極強的特點。

該機床控制部份集計算機，機床電氣，脈沖電源為一體控制，微機控制系統可編程與加工控制同時進行，控制系統具有自動找中心，結束停機，短路回退，停電記憶恢復加工，圖形軌跡跟蹤顯示，任意角度放置加工等控制功能。

應用領域：

加工對象：切割鍛件、鍛模與工裝切割加工。各種復雜模具及零件的放電加工，用于各種有色金屬、工具鋼、合金鋼等材料的加工.

材料：主要有45#，5GrNIMo、45Gr2NiMoSi、B2、H13等金屬材料。

標準配件

序號	機床配件名稱	數量
1	橋板	1付
2	工藝墊塊	2塊
3	夾具	1套
4	校正儀	1只
5	墊腳	6只
6	緊絲器	1只
7	運絲搖把	1只
8	立柱搖把	1只
9	錐度擋水板	1只
10	水箱	1個
11	水泵	1個
12	有機玻璃罩	1套
13	機床罩	1個
14	電源線	1套
15	水管	3根
16	運絲罩殼	1付
17	手壓式油壺	1個
