數控車床伺服電機-彈性聯軸器-絲杠直聯方案的優勢與應用

平床身數控車采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，是高端數控車床提升性能的核心技術配置，尤其在加工 M12 螺紋連接桿等精密零件時優勢顯著。以下是這一技術方案的核心優勢解析：

一、傳動效率躍升：從 “間接傳動” 到 “直聯驅動” 的革新

傳統數控車床常采用 “伺服電機 + 同步帶 / 齒輪箱 + 絲杠” 的間接傳動模式，而直聯方案通過大扭矩低慣量彈性聯軸器將電機與絲杠直接連接，徹底消除了中間傳動環節的背隙和彈性形變：

傳動效率提升至 98% 以上：同步帶傳動效率約 90%-95%，齒輪傳動約 95%-98%，而直聯方案幾乎無能量損耗，尤其適合需要頻繁啟停的螺紋加工（如 G76 循環指令），可縮短空行程時間 15%-20%。

響應速度提升 30%：低慣量聯軸器使電機加速扭矩直接作用于絲杠，主軸從 0 加速至 2000r/min 僅需 0.3 秒（傳統方案需 0.5 秒以上），適合高速切削（如 M12 螺紋精車場景）。

二、精度保障：微米級定位與振動抑制

定位精度突破 ±0.003mm

零背隙傳動：彈性聯軸器通過精密加工的齒形或膜片結構，完全消除傳動間隙，配合伺服系統的全閉環控制（如光柵尺反饋），定位精度可達 ±0.003mm，滿足 M12 螺紋中徑公差 ±0.015mm 的嚴苛要求。

熱變形補償優勢：直聯結構減少傳動部件數量，降低摩擦生熱（可比齒輪箱傳動降低溫升 10-15℃），配合數控系統的熱變形補償算法，可將絲杠熱伸長誤差控制在降低水平，適合長時間連續加工。

振動抑制效果顯著

低慣量設計：聯軸器慣量與電機轉子慣量匹配，避免 “大慣量電機帶小負載” 導致的共振風險。在 M12 螺紋精車時，振動幅值可控制在 1.5μm 以下，確保螺紋表面粗糙度 Ra≤1.6μm。

彈性緩沖功能：聯軸器的彈性元件（如橡膠、金屬膜片）可吸收切削時的高頻振動（如螺紋切削時的顫紋），尤其在加工不銹鋼等難切削材料時，刀具壽命可延長 20%-30%。

三、剛性與可靠性：應對重切削與復雜工況

大扭矩輸出能力

伺服電機直接驅動絲杠，可輸出峰值扭矩比同步帶傳動提升 50%，適合 M12 螺紋粗車時的大切深需求，避免 “丟步” 現象。

抗顛覆力矩增強：直聯結構使絲杠軸向受力更均勻，配合預拉伸安裝工藝，可承受徑向切削力大，減少工件彎曲變形。

四、后期維護：降低維護成本與故障率

免維護特性降低停機成本

取消同步帶、齒輪等易損件，維護周期從傳統方案的 3個月/次延長至 1年/次，每年可減少維護工時 20-30 小時。對于企業的大批量生產，可節省維護成本。

故障診斷簡化：直聯結構的傳動鏈縮短，數控系統可直接通過電機電流反饋判斷負載異常（如刀具磨損、工件偏心），報警響應時間＜1 秒，避免撞刀等嚴重事故。

五、應用加工案例

近日有一個金屬加工的客戶找到我們，要求加工M12螺紋連接桿，經過匹配H32I平床身線軌數控車可以滿足他的加工需求。

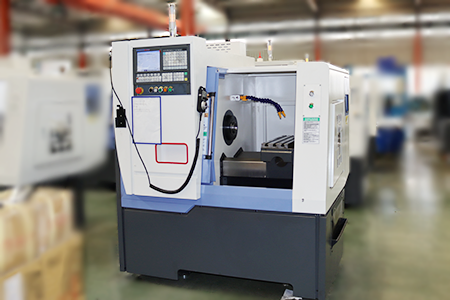

H32I采用平床身結構，配置高精度預負荷臺灣直線滾動導軌，采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，絲杠支承采用預拉伸結構，能消除傳動背隙并預先補償機床長時間運轉中熱變形對精度的影響，確保定位精度和重復定位精度；機床的位置精度高，排屑流暢、適合高速高精加工。

我公司的工程師將與您一起，為您匹配最合適的解決方案。
