“側掛進料”和“臥式進料”是激光切管機兩種最核心的物理結構和上料方式，它們決定了機器的基本性能、加工范圍和價格定位。簡單來說，它們的核心區別在于：管材如何被“抓住”和“支撐”。
核心區別：夾持與支撐的原理
1.側掛進料（主流高端配置）
原理：管材水平橫向放置，由機床前端的旋轉主軸卡盤從管材的“頂部”或“側上方”進行夾持，就像一個強有力的手從上面“握住”管材。管材的其余部分懸空，遠端通常有可移動的尾座提供輔助支撐。
關鍵詞：頂部夾持、懸空加工。
 |
 |
?2.臥式進料（傳統或經濟型配置）
原理：管材同樣水平橫向放置，但它是“躺”在一組或多組支撐滾輪或V型塊上的。夾持裝置（可能是卡盤或摩擦輪）從側面或底部驅動管材旋轉。管材的整個長度由下方的支撐物“托著”。
關鍵詞：底部支撐、托舉加工。
 |
 |
詳細對比分析
| 對比維度 | 側掛進料 | 臥式進料 |
| 重力與變形 | 優勢巨大。管材被“吊著”，加工段處于自由狀態，重力下垂被大幅消除，尤其對長管、薄壁管，能保證全程高精度。 | 存在固有缺陷。長管材中部因自重會下沉，導致切割位置（特別是頂部）隨長度變化而偏移，影響精度。 |
| 切割范圍 | 真正的全周無死角切割。由于從頂部夾持，管材下半球完全暴露，切割頭可以無阻礙地加工任何位置，包括正底部。 | 存在加工死區。底部的支撐滾輪或V型塊會遮擋管材下方區域，導致無法在支撐點附近進行切割，需要頻繁移動支撐點，效率低。 |

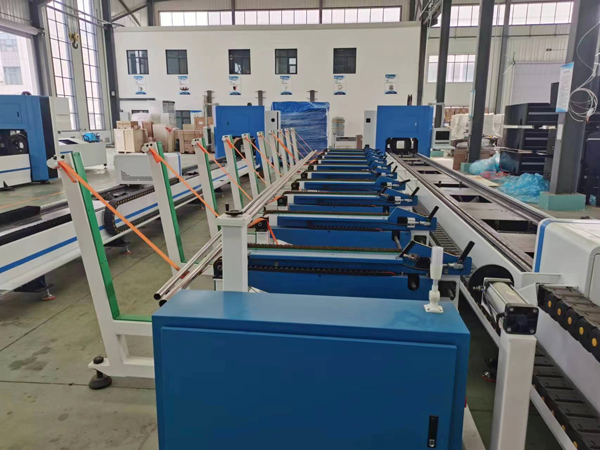

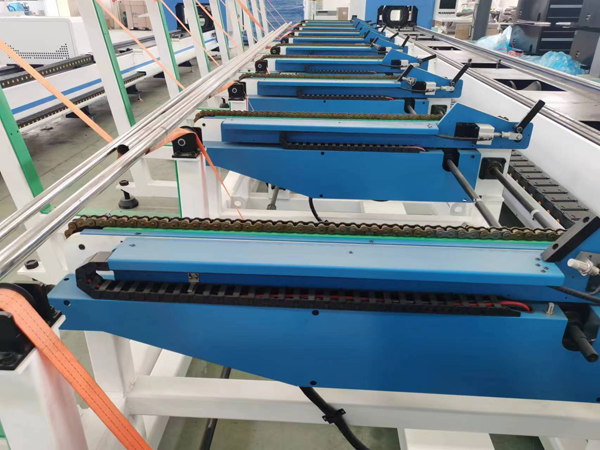

| 自動上下料 | 高度適配。側掛式料庫的管材水平排列，非常便于機械手或伺服系統進行自動化、連續化的抓取和上料，是實現“黑燈工廠”的理想結構。 | 相對復雜。自動化方案通常需要額外的提升或轉移機構，將管材從料架搬運到支撐滾輪上，系統更復雜。 |
| 排屑與清潔 | 優秀。切割產生的熔渣和灰塵直接向下掉落，不會堆積在管材或夾具上，易于被下方的排屑系統收集，工作腔更干凈。 | 較差。熔渣容易掉落在并堆積在底部支撐塊和導軌上，需要頻繁清理，否則會影響精度和設備壽命。 |
| 設備剛性與成本 | 結構復雜，成本高。需要非常堅固的懸臂式主軸箱和床身來抵抗切割時的扭力，機械設計和制造要求高，屬于高端配置。 | 結構相對簡單，成本低。利用成熟的床身和支撐結構，制造成本較低，屬于經濟型或入門級配置。 |
| 適用場景 | 高精度、復雜工藝、大批量生產。 ? 汽車排氣系統、車架 ? 精密醫療器械、健身器材 ? 建筑幕墻、復雜家具 ? 長管材（>6米）精密加工 |
精度要求一般、工藝簡單、小批量或初創企業。 ? 柵欄、樓梯扶手 ? 簡易貨架、門窗型材 ? 短管材（<3米）的普通切割 |
在當今追求高精度、高效率、全自動化的制造業趨勢下，側掛進料已成為中高端激光切管機的絕對主流和標準配置。除非預算極其有限或加工要求非常簡單，否則在選購新設備時，側掛式是更面向未來、能提供更大工藝靈活性的選擇。臥式進料則更多見于對舊式機械結構的延續或特定低成本市場。
