規格	單位	Z3132	Z3732
最大鉆孔直徑	毫米	32	32
主軸端面至工作臺面距離	毫米	250-870	250-870
主軸中心與立柱母線距離	毫米	315-815	315-815
主軸行程	毫米	130	130
主軸錐孔	–	MT3/MT4	MT3/MT4
主軸轉速范圍	轉速	173-960	173-960
主軸進給范圍	–	173-960	173-960
搖臂回轉角度	度	360	360
主電機功率	千瓦	4	4
起重電機功率	千瓦	360	360
機床重量	公斤	4	4
機床外形尺寸	厘米	1800X700X2044	1800X700X2044

產品描述

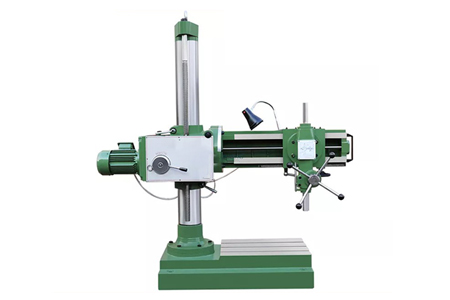

Z31萬向搖臂鉆床是一款可進行360度多方向多角度加工的萬能搖臂鉆床。Z31萬向搖臂鉆床的結構是主軸箱套在立柱上，主軸箱的一端通過圓盤與搖臂相連。主軸箱和搖臂由兩個圓盤槽互鎖而成，然后用T型螺栓固定。搖臂盤外周有角度刻度盤，齒輪箱通過光桿傳遞動力。給主軸箱，然后將動力傳遞給主軸進行操作。Z31萬能搖臂鉆床的主軸在與搖臂平行的基礎上還可以360度旋轉。通過各部分之間的轉動，機床可以在任意角度和平面內工作。為了更好的調整機床底座的水平度和穩定性，配備了調整螺栓，可以靈活方便的解決不平地面的校正和機床的水平度。

產品特點

● Z31萬向搖臂鉆床導軌、立柱、箱體采用高強度鑄鐵制造。鑄造后對鑄件進行熱處理，以消除鑄件的內應力。經熱處理消除內應力的鑄件，可長期保持機床主體、立柱表面和導軌的穩定性。各接觸面經淬火處理，保持導軌和立柱的硬度，機床能長期保持精度和耐用性；

● Z310搖臂鉆床電氣、電機采用國標等級。國標級電氣控制，機床更節能，運行更安全；

● 主軸箱轉動齒輪經精密研磨并滲碳淬火處理。齒輪箱運行噪音低，傳遞力好；

● 各滾動部件軸承均選用國產哈爾濱軸承，整機可高速切削；

● 主軸箱采用自動供油系統內循環潤滑，齒輪和軸承得到充分潤滑，解決了傳統潤滑方式頂齒輪潤滑不足的缺點；

● 主軸裝有行程保護開關，解決了工人誤操作或自動送料時，主軸送料到頂時損壞主軸或齒輪的問題；

● 立柱安全鎖緊裝置開關，自動升降可在工人忘記松開鎖緊裝置時自動切斷電源，能很好地保護立柱不被拉傷和渦輪、蝸桿不打滑；

● 絲桿選用品牌廠家，嚴格按照調質、淬火等絲桿加工工藝生產加工。專用絲桿加工設備生產的絲桿，經磨床精密研磨，使用壽命是普通絲桿的2倍。螺母為黃銅螺母，耐磨性好，精度高；

● Z31萬向搖臂鉆床從毛坯鑄造、零部件采購、供應商選擇，都經過嚴格的產品質量精度篩選。每道工序都經過嚴格檢驗，確保機床出廠時的整體精度要求。

標準設備
搖臂鉆床
減速套筒

退套楔

鉆夾頭

工作臺
卸荷器扳手
地腳螺栓
LED工作燈
調整墊
操作手冊
合格證
裝箱單
