X6332/X6336系列臥式炮塔銑床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
| 型號 | X6332 | X6336 | ||
| 工作區域 | ||||
| 工作臺尺寸 | 1325x320mm | 1325×360 | ||
| T型槽（寬度×數量×間距） | 18x3x80mm | 18x3x80mm | ||
| 最大限度?工作臺負載 | 350公斤 | |||
| ±45°工作臺旋轉 | 選配 | 選配 | ||
| 臥式主軸中心至工作臺面距離 | 20-470mm | |||
| 立式主軸段面至工作臺面距離 | 200-650mm | 200-650mm | ||
| 工作臺行程 | ||||
| X軸縱向行程 | 750mm | 750mm | ||
| Y軸橫向行程 | 320mm（帶數顯表：300mm） | 320mm（帶數顯表：300mm） | ||
| Z軸垂直行程 | 450mm(帶回轉工作臺：400mm) | |||
| 滑枕行程 | 550mm | |||
| 主軸 | ||||
| 主軸軸孔錐度 | 7:24，ISO40 | |||
| 主軸轉速范圍 | 16級
66-5440rpm |
|||
| 轉塔頭電機 | 5HP | |||
| 炮塔頭回轉角 | L & R ?45° | |||
| 炮塔頭套筒行程 | 127mm | |||
| 臥式主軸軸孔錐度 | 7:24，ISO50 | |||
| 臥式主軸轉速范圍 | 12級
60-1800rpm |
|||
| 臥式主傳動電機功率 | 5.5kw | |||
| 進給速度 | ||||
| 工作臺進給速度 (X/Y/Z) | 1200/800/600mm/分鐘 | |||
| 進給速度 (X) | 30-750毫米/分鐘 | |||
| 進給速度（Y） | 20-500毫米/分鐘 | |||
| 進給速度（Z） | 15-375mm/分 | |||
| 伺服電機扭矩 | 15Nm | |||
| 其他 | ||||
| 機器尺寸（長×寬×高） | 1800x2100x2500mm | |||
| 凈重 | 2710kg | |||
設備介紹

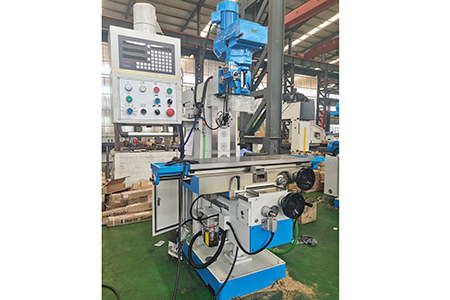

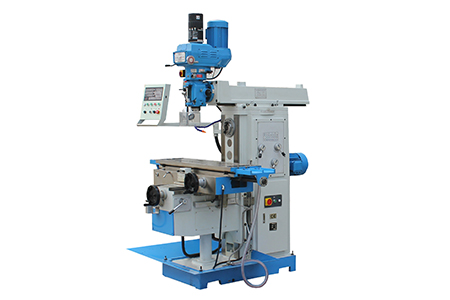

型號：X6332、X6336系列炮塔銑床，帶臥式和立式銑削主軸，可兼作立式和臥式銑削功能。是ANTISHICNC公司主要出口的成熟產品。整機結構緊湊，外形美觀大方。適用于鉆孔、擴孔、鉸孔、斜邊、攻絲、平面銑削、階梯平面、坡度、銑槽，切削銑削曲線、曲面、凸輪。具有無級調速和自動變速以低速獲得大扭矩，適用于加工較厚的切削深度和較大直徑的孔。機身和主要部件采用高強度鑄鐵，微觀結構穩定，確保機床長期使用的穩定性。
產品詳情
?臺灣品牌高速刀塔頭，左右45°回轉，具有銑削和鉆孔功能
?額外的齒輪箱驅動水平主軸，操作靈活
?包括冷卻系統，潤滑系統，排屑器
?工作臺進給由伺服電機，精度好，噪音低，操作方便。一桿可選擇工作臺進給方向
?控制面板簡潔設計，操作方便（DRO可選）
?±45°（左右）旋轉工作臺熱銷（可選）
標準設備：
中間套筒 ISO50/MS4
臥式承軸總成 Ф27 & Ф32
6″虎鉗
拉桿
起重曲柄
工作燈
冷卻系統
工具和工具箱
操作手冊
可選配件：（需額外付費）
3 軸數顯系統
分度頭 160mm（手動）
旋轉臺 250mm
6″虎鉗
58 個夾緊套件
新設計鋁制懸臂
±45° 旋轉工作臺
主軸保護罩
工作臺保護罩
LED 工作燈
自動集中油潤滑
施耐德電氣元件
氣動刀具夾緊
