技術參數：
| 項 ?目 | 單 位 | 機型：TG380 | |
| 砂輪頭 （沿X軸） |
最大工件尺寸（直徑*長度） | mm | Φ127*300 |
| 中心孔距離 | mm | 300 | |
| 最大旋徑 | mm | 136 | |
| 兩頂心間最大荷重 | Kg | 25(頂心工作)/15（只有工作頭） | |
| 砂輪尺寸（直徑×寬度×孔徑） | mm | 250×(6-25)×127 | |
| 砂輪轉速 | rpm | 1650 | |
| 砂輪最大線速度 | m/s | 50 | |
| 砂輪修整 | mm | 自動型 | |
| 進給角度 | Deg | 90 | |
| 最大行程 | mm | 200 | |
| 進給速度 | mm/min | 10000 | |
| 最大加速度 | m/s | 1 | |
| 直驅電機功率 | Nm | 7 | |
| 最小分辨率 | mm | 0.0001 | |
| 砂輪頭 （沿A軸） |
速度范圍 | RPM | 800-3000 |
| 旋轉角度 | DEG | ±8 | |
| 電機功率 | KW | 7.4 | |
| 工作頭 （C軸） |
速度范圍 | rpm | 1-750 |
| 解碼器定位精度 | 秒 | 3″ | |
| 直驅電機功率 | NM | 36 | |
| 旋轉角度 | DEG | 90 | |
| 軸桿孔徑 | mm | 26 | |
| 伸縮距離 | mm | 40 | |
| 頂針規格 | MT-4/A3 DIN55 026 | ||
| 工作臺 （Z軸） |
快速移動速度 | mm/min | 10000 |
| 最小分辨率 | mm | 0.0001 | |
| 最大加速度 | m/s | 1 | |
| 最大移動行程 | mm | 420 | |
| 旋轉角度 | Deg | 10 | |
| 電機功率 | NM | 12 | |
| 其他 | 總功率 | KW | 20 |
| 機器毛重 | Kg | 3500 | |
| 設備尺寸（長*寬*高） | mm | 1950*2300*1700 | |

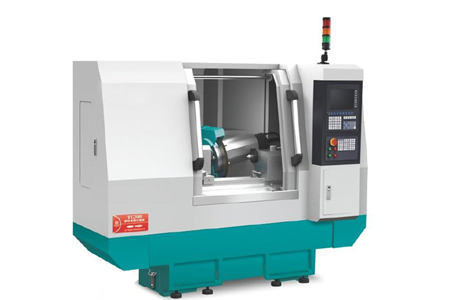

產品描述
機床的螺紋運動是由主軸箱主軸（B軸）直驅電機與工作臺縱向（X軸）移動直線電機和工件運動（Z軸）聯動而成。
機床主體安裝在堅固的鑄鐵床身上，主要操作機構安裝在床身前部。
產品特點
該機床為CNC控制的高精度數控螺紋磨床。西門子828D數控系統用于控制頭架旋轉、工作臺移動、輪架進給、修整器進給運動。機床五軸、三軸聯動，可輕松實現各種加工運動。
