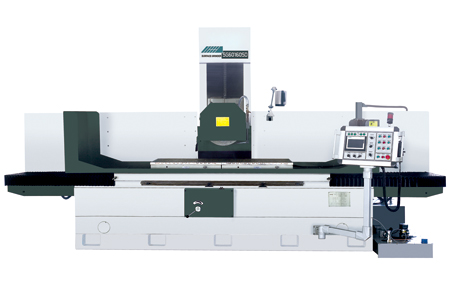

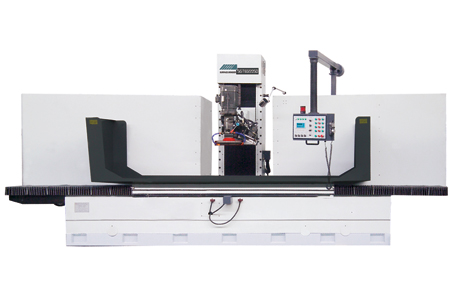

SGT 立柱移動平面磨床，用于鋼軌磨削
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | SGT60160SD | SGT60220SD | SGT80160SD | SGT80220SD | SGT80300SD | |
| 工作臺尺寸（長*寬） | 毫米 | 1600*610 | 2200*610 | 1600*810 | 2200*810 | 3000*810 | |
| 工件最大磨削尺寸(L*W*H) | 毫米 | 1600*610*600 | 2200*610*600 | 1600*810*600 | 2200*810*600 | 3000*810*600 | |
| 電磁吸盤尺寸 | 毫米 | 600*800*2 | 600*1000*2 | 800*800*2 | 800*1000*2 | 800*1000*3 | |
| 工作臺縱向速度 | 毫米 | 7~23歲 | 7~23歲 | 7~23歲 | 7~23歲 | 7~23歲 | |
| 最大限度。載物臺（含電磁吸盤） | 公斤 | 1230 | 1690 | 1630 | 2240 | 3060 | |
| 磨頭 橫向 移動 |
自動間歇進給速度 | 公噸 | 1~30 | 1~30 | 1~30 | 1~30 | 1~30 |
| 快速進給 | 米/分鐘 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| 每克手輪進給 | 毫米/克 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | |
| 垂直 輪 移動 |
輪頭旋轉 | 毫米/噸 | ±30°, ±5° | ±30°, ±5° | ±30°, ±5° | ±30°, ±5° | ±30°, ±5° |
| 快速進給 | 米/分鐘 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| 每克手輪進給 | 毫米/克 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | |
| 車輪尺寸（OD*Width*ID） | 毫米 | 按工藝 | 按工藝 | 按工藝 | 按工藝 | 按工藝 | |
| 總額定功率 | 千瓦 | 17 | 17 | 17 | 17 | 19 | |
| 總重量 | 公斤 | 8500 | 9500 | 8500 | 9500 | 14000 | |
| 包裝尺寸（長*寬*高） | 厘米 | 480*220*172 | 600*220*172 | 480*220*172 | 600*220*172 | 830*220*172 | |
| 260*227*255 | 260*227*255 | 280*227*255 | 280*227*255 | 280*227*255 | |||
產品特點
高強度鑄鐵基礎
以可變速度液壓縱向移動
橫向和縱向移動由伺服電機和PLC控制器實現自動進給
配備進口高精度滾動軸承的主軸通過彈性聯軸器與電機直接連接。
工作臺導軌采用平V型導軌，貼有鐵氟龍耐磨帶
磨頭裝有角修整器，用于修整角砂輪的上平面。
用途
本機為PLC控制的立柱移動導軌磨床，專門磨削矩形或燕尾導軌零件，工件可直接固定在工作臺上或吸附在電磁吸盤上。
標準配件
帶磁選機的冷卻系統、角度修整器、工作燈、水平楔、基礎螺釘、車輪法蘭、車輪平衡心軸、電磁吸盤、標準車輪、操作手冊、車輪修整底座、車輪平衡架、PLC 控制器和觸摸屏,Y/Z 軸手脈。
選配附件
金剛筆
紙質過濾器
磁分紙帶過濾機
