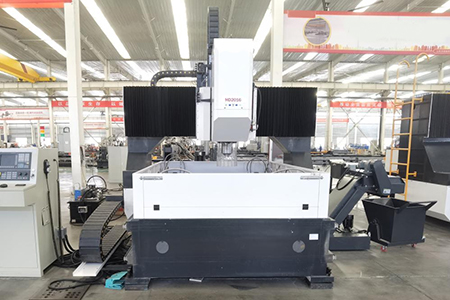

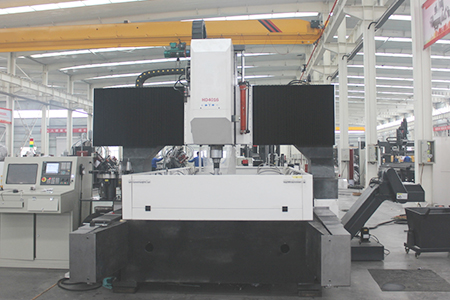

HD系列高速數控鉆孔機
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 型號 | ?HD2016 | ?HD3016 | ?HD4016 |
| 最大工件尺寸(L×W)(mm) | 2000×1600鋼板或Φ1600法蘭、管板 | 3000×1600鋼板或Φ1600法蘭、管板 | 4000×1600鋼板或Φ1600法蘭、管板 |
| 工件厚度 | 液壓夾鉗100；T型槽120 | ||
| 鉆孔類型 | 滑臺式，伺服 | ||
| 動力頭數量(個) | 1個（可配備刀庫） | ||
| 最大鉆孔直徑 | Φ40/50 | ||
| 主軸錐孔 | BT40/BT50 | ||
| 主軸轉速 | 30～3000r/min | ||
| Z軸行程?(mm) | 300 | ||
| X軸伺服電機功率(kW) | 2 | ||
| Y軸電機功率(kW) | 1.5 | ||
| Z軸電機功率(kW) | 2 | ||
| 排屑器電機功率(kW) | 0.75 | ||
| 夾緊方式 | 液壓夾緊和T型槽夾緊 | ||
| 電器控制 | 西門子數控系統 | ||
| 數控軸數 | 3 | ||
| 定位精度 | ±0.08 | ||
| CAD / CAM自動生成功能 | |||
| 有斷點記憶功能 | |||
| 外形尺寸 | 約4.9×3.9×3.2 | 約5.5×3.9×3.2 | 約6.5×3.9×3.2 |
產品特點：
1.本機床采用數控滑枕式動力頭（Z軸），行程根據工件預先設定，能夠?qū)崿F(xiàn)鉆頭快進—工進—快退的自動轉換，具有加工效率高，結構簡單，維護成本低等優點。結構精巧，使用方便，維護簡單。

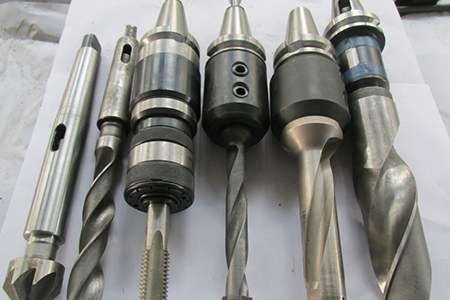

2.本機床的動力頭主軸采用臺灣內冷剛性精密主軸，可使用硬質合金內冷鉆頭，精度高。配備液壓打刀缸，裝卸刀具極為方便。主軸由大功率主軸電機通過同步帶進行驅動，主軸轉速30～3000r/min，轉速范圍廣。
3.本機床共有3個數控軸：龍門的移動（x軸）；動力頭在龍門橫梁上的移動（y軸）；動力頭的進給運動（z軸）。每個數控軸都采用精密直線滾動導軌導向，AC伺服電機+滾珠絲杠驅動。運動靈活，定位精確。
4.工作臺上平面布置有若干T形槽條，用以裝夾夾具及工件。
5.本機床配有平板鏈?zhǔn)阶詣?dòng)排屑器和集屑車，收集鐵屑和切削液。
6.機床精密直線滾柱導軌副、精密滾珠絲杠副等高精度的運動副均配備有自動潤滑系統。
7.數控采用西門子808D控制，并配備上位計算機以方便工件圖紙的繪制及生成零件程序，操作簡便。
8.本機床配置的滾珠絲杠副、直線導軌副、電氣件、伺服電機、變頻器等，均為國內外知名品牌,開機故障少。
