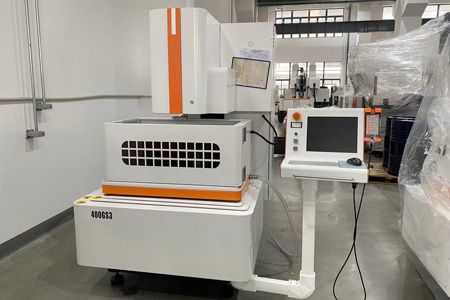

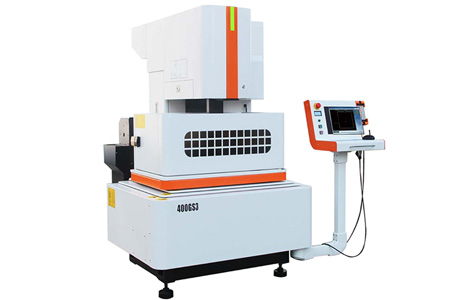

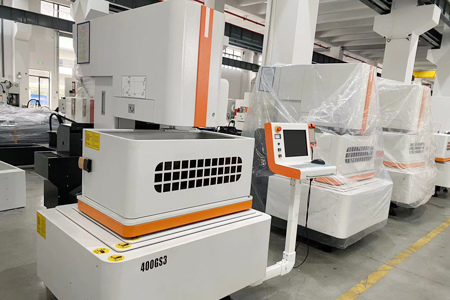

CNC交流伺服中型線切割機400GS3
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 規格 | 400GS3 |
| 占用尺寸（長*寬*深） | 1750*1250*2000mm |
| 機器重量 | 4000kg |
| 工作臺尺寸（L*W） | 450*660mm |
| X軸行程 | 400mm |
| Y軸行程 | 320mm |
| Z軸行程 | 260mm |
| 脈沖寬度 | 1-250us |
| 輸出脈沖間隙與脈沖寬度比 | 4—15 |
| 低壓管路數 | 0-15 |
| 高壓管數 | 0-3 |
| 伺服速度 | 0-15 |
| 伺服跟蹤 | 1-199 |
| 伺服限速 | 1-500 |
| 線速 | 0-3 |
| 切削次數 | 1-7 |
| 最小機械驅動當量 | 1um |
| 脈沖分辨率 | 0.4um |
| 主軸行程（電動可調） | 300mm |
| 最大切削斜度/工件厚度 | ±6°/80 |
| 可工作的最大負載能力 | 400kg |
| 定位精度 X/Y | ≤0.01mm |
| 重復定位精度X/Y | ≤0.005mm |
| 最佳多刀切割精度 | ≤0.005mm（直徑18方高40mm，切一修二，材質SKD11或Cr12，HRC58） |
| 最佳表面粗糙度 | Ra≤0.6（正方形10mm*10mm*40mm，材質材料 SKD11 或 Cr12,HRC58)) |
| 最大切割效率 | ≥300mm2∕min |
| 最大加工電流 | ≥10A |
| 處理電源空載電壓 | 100V |
| 能量消耗 | ≤1kw |
| 線徑 | ∮0.12-∮0.2mm |
| 線筒速度 | 頻率 |
| 緊絲法 | 雙向自動緊線 |
| 線速 | 3-12米/秒 |
| 過濾精度 | ＜5um |
| 過濾方式 | 慢絲過濾器 |
| 工作液 | 特殊切削液 |
| 電 | 380V±10% / 50/60Hz / 2kVA |
| 溫度 | 溫度 15-30℃ / 濕度 40-80% |
| 氣壓 | 86-106kpa |
設備介紹
400GS3線切割機床是一種“Z”軸電動升降的五軸數控線切割機床。是國內最早采用該結構實現穩定加工的伺服中進給線切割機床。
特點
1、機身采用優質樹脂砂整體鑄造，并經過二次回火處理，再經特殊手段處理，消除鑄件內應力，保證機床長期不變形，確保機床精度的持續保持。
2、采用“T”型床身底座，工作臺在左右方向移動到最大位置時，很少離開底座。大大增加了加工的穩定性。
3、機床整體采用“C”型結構，結構穩定，精度保持性更好。
4、機床各運動部位采用點對點加油方式，保證運動部位油路暢通。
5、全部采用進口直線導軌、滾珠絲桿、交流伺服電機直聯，精度更高，保持時間更長。
6、XY軸交流伺服驅動控制。
7、多級過濾水箱。全封閉鈑金設計，結構更可靠。
8、長期加工無水霧飛濺，加工更衛生、更環保。
9、CNC電源具有自適應控制回路，確保大電流加工時不易斷線。
10、超低鉬絲損耗電路。
11、數控電源帶有交流電源控制電路；高壓電路和低壓電路。
12、高端機身配備高性能數控電源，不僅在粗加工時獲得高效率和超低鉬絲損耗，在修刀時也能獲得超高的平滑度。
13、Auto Cut系統支持圖形驅動自動編程，用戶無需接觸代碼，只需要對加工圖形設置加工工藝，即可進行加工。
14、軟件可直接嵌入到Auto CAD、CAXA等各種版本的軟件中。
15、多種加工方式可靈活組合（連續式、單段式、正向、反向、反向等）
16、實時監控線切割機床X、Y、U、V四軸加工狀態。
17、加工預覽，實時顯示加工過程；錐度加工時可進行3D跟蹤顯示，圖形可放大縮小，可從主視圖、左視圖、俯視圖等多個角度觀察加工情況。
18、單刀或多刀可選，提高加工速度和光潔度。
19、具有用戶可維護的工藝庫功能，使多次加工變得簡單可靠。
20、錐度工件加工采用五軸數控四軸聯動控制技術，可方便地加工上下異形面，使復雜的錐度圖形加工變得簡單、準確。
21、具有自動報警功能，加工完成或出現故障時自動報警，報警時間可設置。
22、支持清角和延時處理，在加工軌跡的轉角處進行延時處理，改善因電極絲彎曲造成的偏差。
23、支持反向間隙補償功能，可補償機床絲杠反向間隙誤差，提高機床精度。
24、具有英文、俄文兩種語言切換。
25、加工過程中可隨時查詢英制坐標位置。
標準設備
機床 400GS3
導軌、絲桿
導輪
導絲
動力控制柜
交流伺服
電機
交流伺服?電機驅動器 變頻器 繼電器 接觸器?操作臺 90度旋轉裝置?創新LED工作燈
全?封閉工作液槽?恒張力線系統?切削液（1桶）?鉬絲（1盤）?電控箱冷卻風扇?加工效率/精度/壽命保證5年以上?拆線輪
