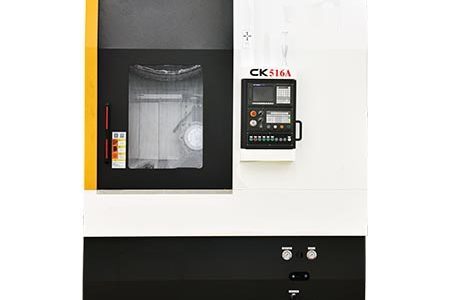

CK516立式數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 項目 | 單位 | CK516 | CK516A(發那科0i-mate) | ||
| 加工范圍 | 最大回轉直徑 | 毫米（英寸） | Φ850(33.46) | Φ850(33.46) | |
| 最大切削直徑 | 毫米（英寸） | Φ750(29.53) | Φ750(29.53) | ||
| 過床鞍最大回轉直徑 | 毫米（英寸） | Φ630(24.80) | Φ630(24.80) | ||
| 最大切削高度 | 毫米（英寸） | 600(23.62) | 600(23.62) | ||
| 主軸 | 卡盤尺寸 | 毫米（英寸） | 18″ | 18″ | |
| 主軸頭型式 | A2-11 | A2-11 | |||
| 主軸軸承直徑 | 毫米 | 180/160（前/后） | 180/160（前/后） | ||
| 主軸轉速 | 轉速 | 10-1600 | 30-150 | 50-1200 | |
| 主軸 | 主軸馬達 | α22/7000i | 電機（標配） | MK馬達（選配） | |
| 主軸功率 | 千瓦（馬力） | 22/26 (29.92/35.36) | 15 (20.4) | 30/37 (40.8/50.3) | |
| 最大主軸扭矩 | 牛米（英尺-磅） | 1192 (1615) | 950 (1287) | 1062 (1439) | |
| 進給 | X/Z軸行程 | 毫米（英寸） | 640/650 (25.20/25.59) | 640/650 (25.20/25.59) | |
| X/Z軸快速移動速度 | 米/分鐘（ipm | 14/14(551/551) | 14/14(551/551) | ||
| X/Z軸伺服電機 | α22i/α22i | α22i/α22i | |||
| X/Z軸伺服電機運動 | 牛米（英尺-磅） | 22/22 (29.8/29.8) | 22/22 (29.8/29.8) | ||
| X/Z軸電機功率 | 千瓦（馬力） | 4.0/4.0 (5.44/5.44) | 4.0/4.0 (5.44/5.44) | ||
| X/Z軸滾珠絲杠直徑/導軌 | 毫米（英寸） | Φ50X10/Φ50X10 (Φ2X0.394/Φ2X0.394) | Φ50X10/Φ50X10 (Φ2X0.394/Φ2X0.394) | ||
| X/Z軸線軌寬度 | 毫米（英寸） | 45/55 (1.77/2.16) | 45/55 (1.77/2.16) | ||
| 刀架 | 刀位數 | 立式6工位伺服 | 立式6工位伺服 | ||
| 刀具裝夾尺寸（車削/鏜孔） | 毫米 | 32X32/Φ12～Φ50 | 32X32/Φ12～Φ50 | ||
| 其他 | 電源 | 千伏安 | 45 | 45 | |
| 外形尺寸（長×寬×高） | 毫米(英寸) | 2500X2600X3400（98.4 X102.4 X133.9） | 2500X2600X3400（98.4 X102.4 X133.9） | ||
| 重量 | 公斤（磅） | 10000(22005) | 10000(22005) | ||
產品特點：
1) 高效?CNC立式車床，適宜加工較大及中型盤、蓋類零件。
2) 高強度鑄鐵底座、立柱，有良好的穩定性和抗震性能。
3) 立式結構，裝夾工件方便，占地面積小。
4) 采用油水分離結構，使冷卻水清潔環保持久。
5) 分離式冷卻水箱，便于清洗。
6) 精密、高剛度彈筒式主軸結構，便于維修。
7) 主軸套筒對稱、懸掛式設計，更好的消除熱變形對加工精度的影響。
8) 大功率交流主軸電機，配ZF兩檔變速箱，即可輸出大扭矩，又可高速運轉，滿足不同加工需要。
9) 主軸采用進口高級潤滑脂潤滑，全封閉，免維護。
10) 床鞍、立柱導軌采用超重負荷直線滾動導軌。
11) 配備優質六工位立式電動刀架。
